constructie van de diagonaal

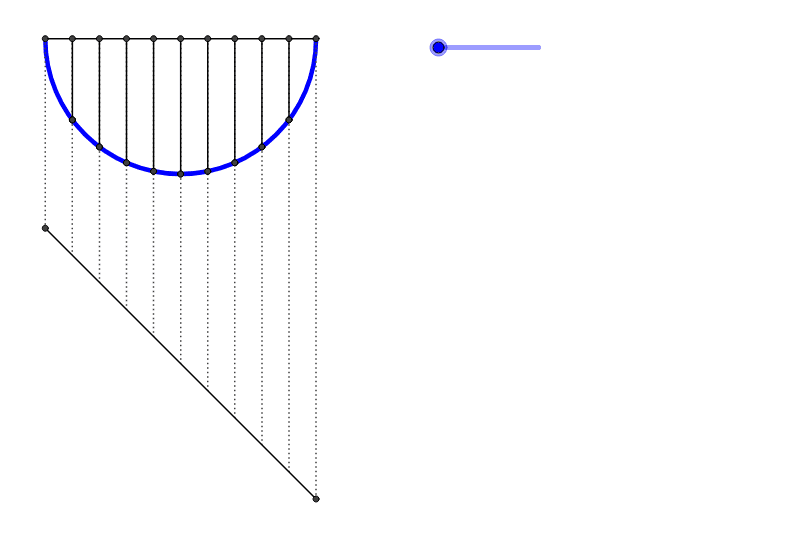

De constructie van de diagonaal van een kruisgewelf gebeurde op ware grootte op een stukje vrijgehouden grond naast de bouwwerf. De hoogte van het cirkelvormig tongewelf op verschillende puten werd uitgezet op een lijn die een hoek van 45° maakte. Tussen de punten van dit 'horizontaal uitgerokken' gewelf werd een kromme lijn getekend. Die diende als richtlijn om de stenen te modelleren die de diagonaal van het kruisgewelf vormden.
