SUMA DE VECTORS

Autor:
Jaume
Comencem escollint l'escenari de geometria. Tot seguit dibuixem els dos vectors u i v amb l'eina vector entre dos punts. Amb aquesta eina fem un tercer vector auxiliar que va entre els punts inicials dels dos vectors u i v . Traslladem el punt final del vector u segons aquest tercer vector amb l'eina translació segons un vector . Ara dibuixem el nou vector u amb origen el mateix que v .Ara amagarem el vector auxiliar fent clic amb el botó dret a sobre i desactivant mostra objecte. Fixeu-vos que hem amagat el vector no esborrat o eliminat ja que sinó ens hauríem quedat sense la part que depèn d'aquest punt. Amb l'eina segment entre dos punts unim els dos punts inicials i els dos finals dels vectors u i v per crear el paral·lelogram. Ara amb l'eina recta paral·lela fem les paral·leles als dos vectors . Finalment marquem el punt intersecció amb l'eina intersecció de dos objectes i tracem el vector resultant. Ja tenim la base feta, només cal fer alguns retocs d'estil. Per això fem botó dret sobre l'element que volem canviar i triem propietats. En la finestra que s'obre podem canviar el color i l'estil (mireu el vídeo). Fixeu-vos que amb l'eina copia l'estil visual es pot fer de manera més ràpida. Comencem per anar al menú Visualitza i triem passos de la construcció. S'obrirà una finestra nova junt a la que teníem. Si no ho veieu tot podeu fer-la més gran movent la línia divisòria. Hi veureu una taula amb tots els passos fets. Si feu doble clic sobre la primera fila i utilitzeu les fletxetes del teclat per anar baixant veureu com es va fent tota la construcció.

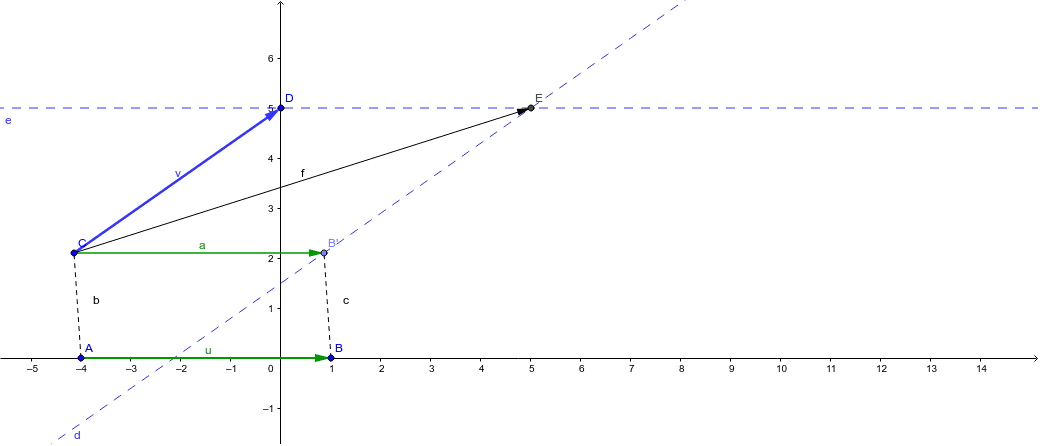

Seguiu les insruccions que trobareu a la capçalera i arribeu a trobar el vector suma f representat a la figura. Les coordenades dels punts poden ser qualssevol.
