PortaLogicaNAND e circuito elettrico tradizionale equivalent
- Autore:
- alfabeta
- Argomento:
- Logica

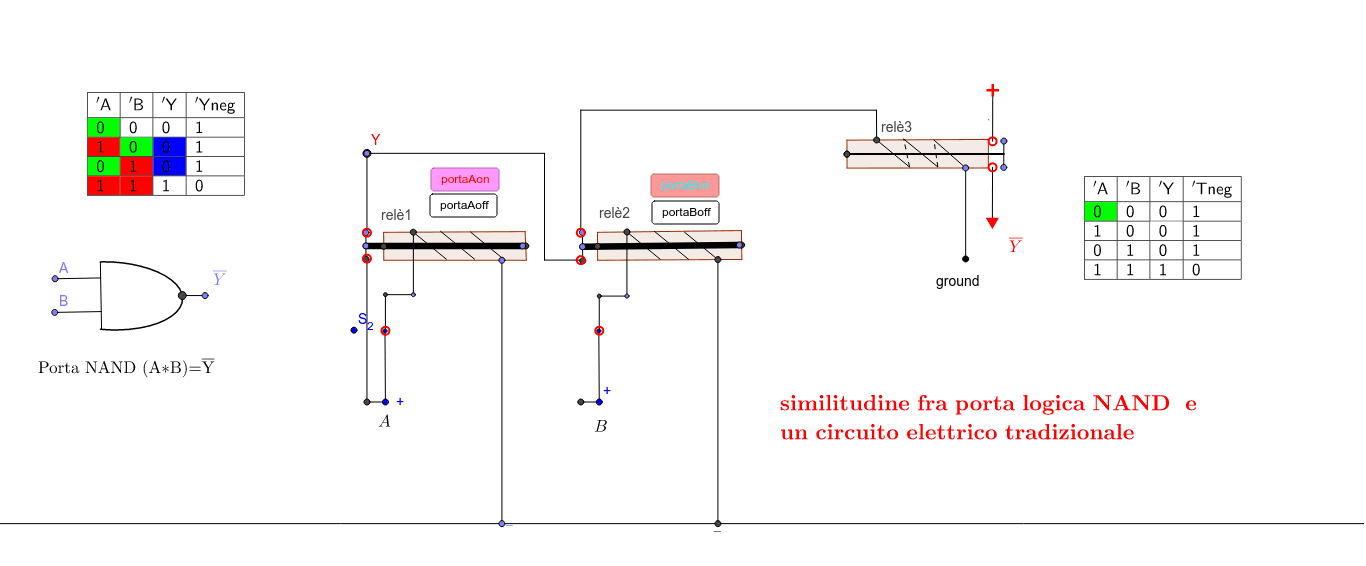

azionando i pulsanti portaAon/off portaBon/off si aprono o chiudono i contatti gestiti dai relè 1 e 2. quando i contatti 1 e 2 sono chiusi il relè3 è eccitato e il contatto (+ Yneg) è aperto. Quando uno dei deu contatti A e B,o entrambi, sono aperti, il relè3 è diseccitato per cui il contatto (+ Yneg) viene chiuso.
