Dièdric - Gir d'una recta
- Autor:
- Josep Iglesias

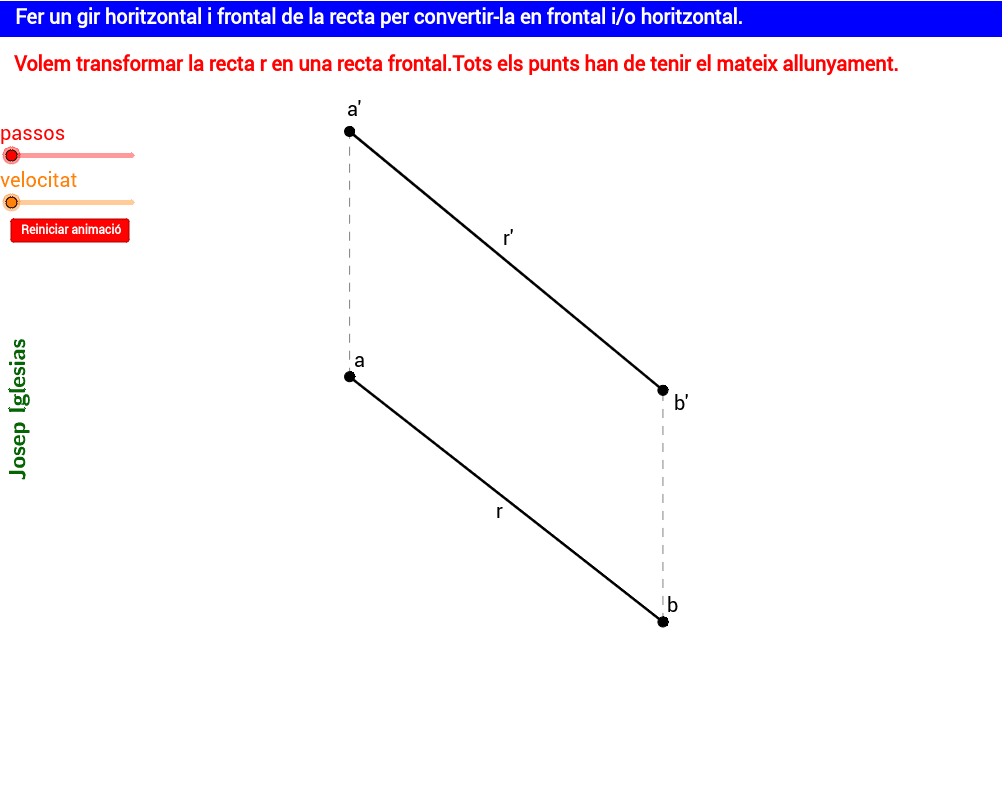

En aquest document treballarem el gir d'una recta per aconseguir deixar una de les projeccions en verdadera magnitud.
- Convertint-la en una recta horitzontal, paral·lela al pla horitzontal.
- Transformant la recta en frontal, paral·lela al pla vertical.
En el vídeo següent podeu veure com es treballa per a realitzar aquests girs de rectes:
Gir d'una recta genèrica, gir a la projecció vertical/gir a la projecció horitzontal. S'aconsegueix la verdadera magnitud de la recta. VM a l'alçat/a planta.
Utilitats del gir 1: Posar una mida concreta sobre una recta obliqua.

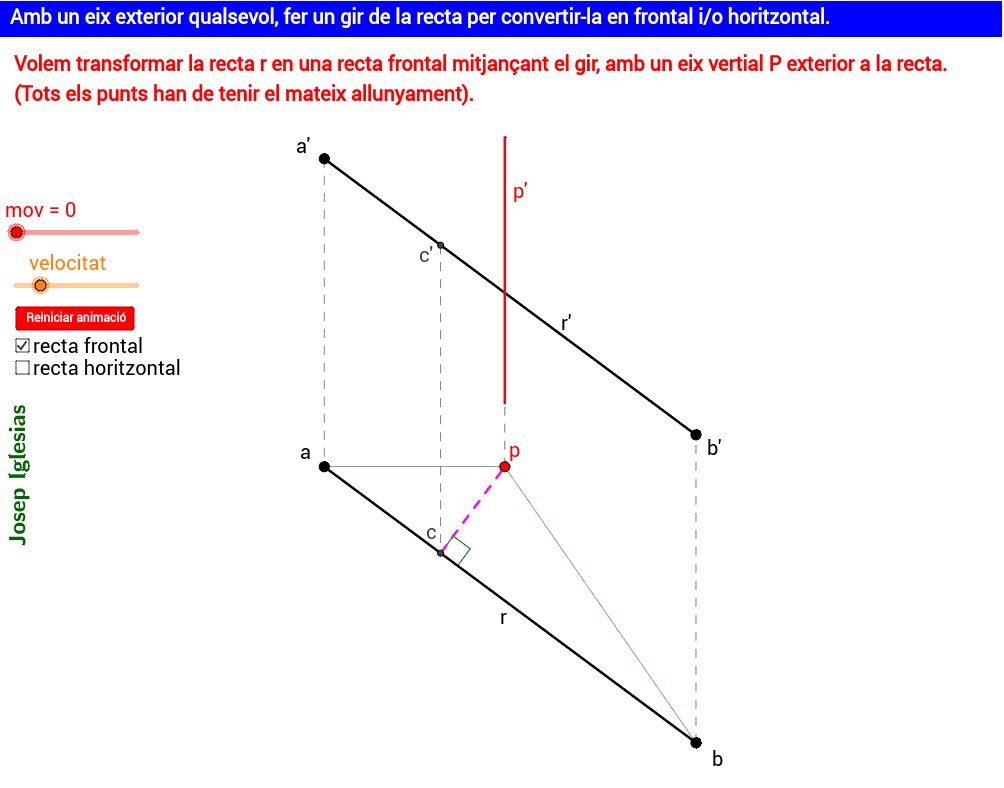

2.- En aquest document es pot veure com es fa un gir d'una recta, mitjançant un punt qualsevol que no forma part de la recta.
UTILITATS DEL GIR:
Tot seguit trobareu una sèrie de vídeos que us poden donar una idea de les diferents aplicacions pràctiques del gir.
A) Gir de rectes d'una piràmide on totes les rectes que formen la base no són iguals de mida.
Base quadrangular irregular.
Mètodes:
- Gir de rectes sobre la figura.
- Gir de rectes fora de la figura.
Gir de recta d'una piràmide. Mètodes. 0304
B) Desenvolupament.
Gir de rectes d'una piràmide on totes les rectes que no formen la base són iguals de mida.
En aquest vídeo es pot veure com al dibuixar el darrer triangle, per qüestions d'espai es canvia el lloc on posar-ho.
Desenvolupament. Gir de rectes d'una piràmide 0305
Tots aquests vídeos estan extrets de la pàgina web www.sacosta.org. Una pàgina totalment recomanable per aprendre el Sistema Dièdric.
Vídeos i materials realitzats per Jesús Arbués. de l'Institut Vilatzara.
