Briefwaage

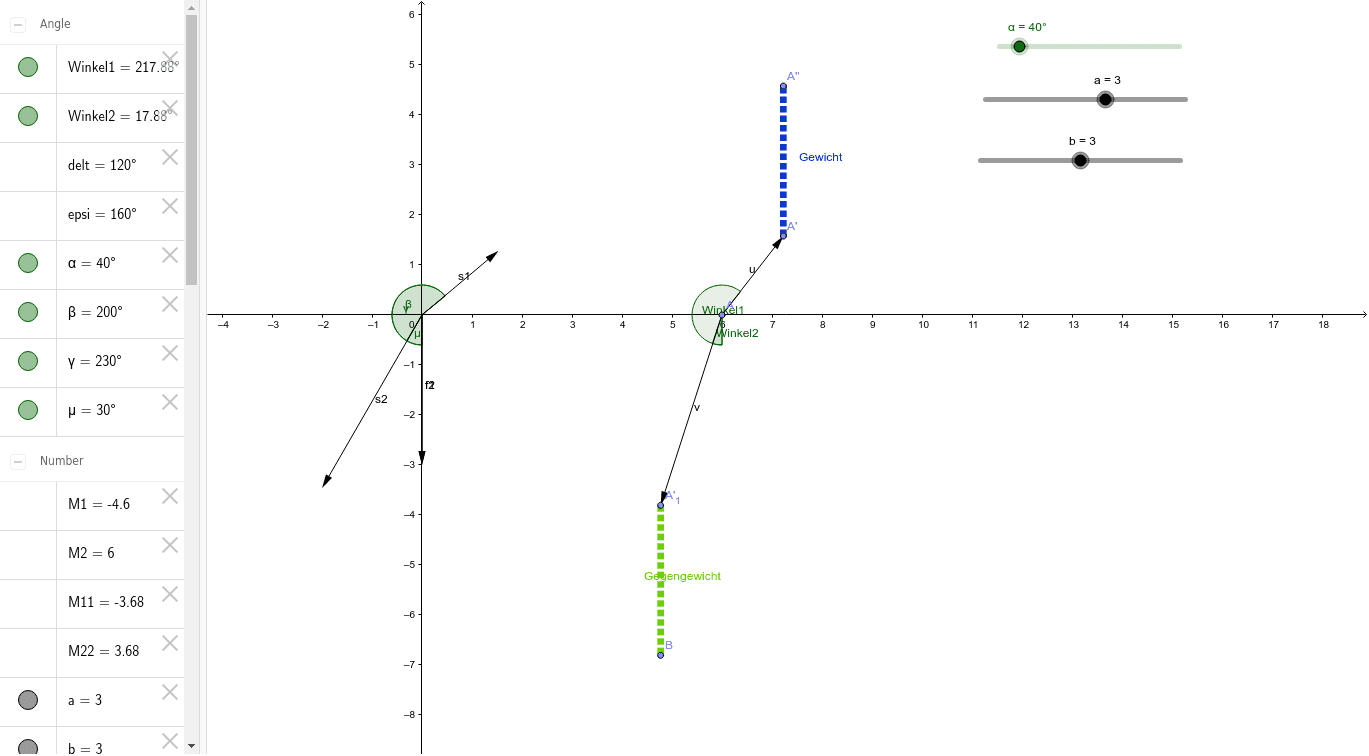

Simulation einer Briefwaage (auch Neigungswaage oder Knickhebelwaage) mit Anwendung von Drehmomenten RechteSeite: Mit dem Schieberegler a wird die Gewichtskraft des zu wägenden Gegenstandes simuliert, welche auf den oberen Hebel wirkt und den unteren Hebel auslenkt (der mit zu dem oberen in einem festen Winkel steht). Die Gewichtskraft des unteren Hebels wird durch b simuliert (“Gegengewicht”). Die beiden Drehmomente M11 und M22 sind immer gleich mit verschiedenen Vorzeichen Drehmoment = |Hebel|*|Kraft|*sin(Winkel zwischen beiden Vektoren). Linke Seite: Mit dem Schieberegler α wird der Winkel zwischen der Gewichtskraft und den beiden Hebeln verstellt. Die beiden Drehmomente M1 und M2 sind nur denn betragsgleich, wenn der Winkel richtig eingestellt ist.
