Campo Elettrico di 2 cariche
- Autore:
- ellebi

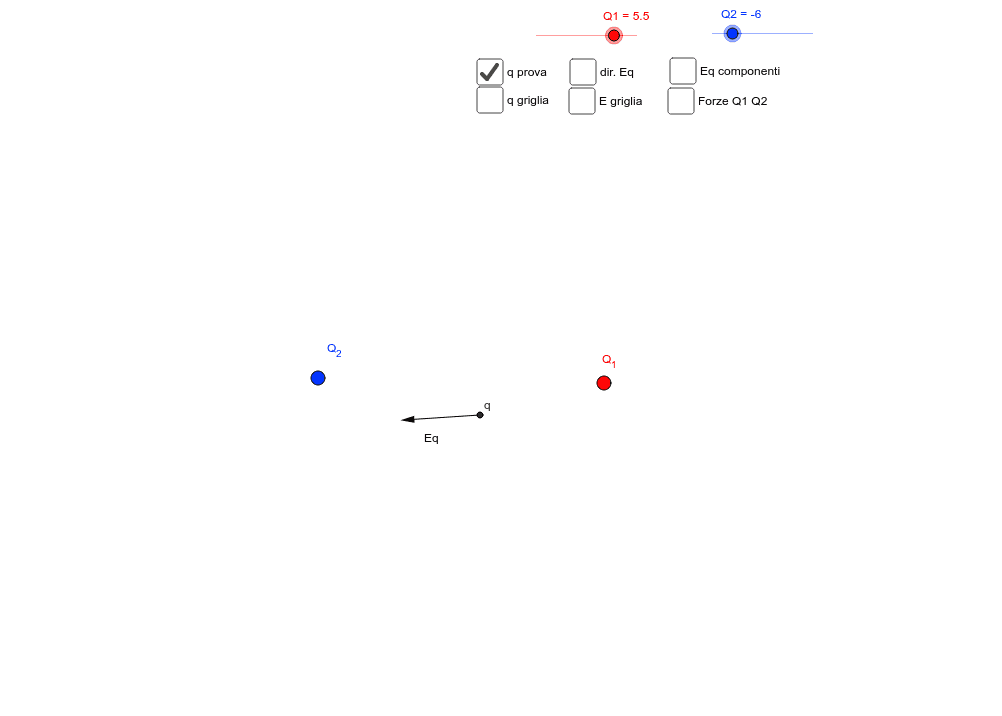

Con gli slider Q1 e Q2 puoi variare le intensità delle due cariche elettriche poste nei punti Q_1 e Q_2. Si possono anche vedere i vettori del campo elettrico in ciascun punto di una griglia e costruire approssimatamente le linee di campo.
Attività:
a) muovi la carica di prova q e osserva il vettore campo elettrico, determinato dalle due cariche Q1 e Q2, nel punto dove hai posto q; selezionando la casella "Eq. componenti" puoi vedere i campi elettrici prodotti dalle singole cariche (rosso per Q1, blu per Q2): prova a variare le due cariche Q1 e Q2 e osserva l'effetto sulle componenti e sulla loro somma Eq (il vettore in nero);
b) invece di una sola, puoi esplorare il campi utilizzando tante cariche di prova poste su una griglia:
- per visualizzare queste cariche seleziona la casella "q griglia"; gli slider in alto a sinistra permettono di infittire/diradare le cariche o cambiare la zona occupata dalla griglia sullo schermo;
- per visualizzare i campi elettrici generati dalle due cariche Q1 e Q2 nei punti della griglia seleziona anche "E griglia"; questa volta prova anche a muovere le cariche Q1 e Q2;
c) è possibile descrivere il campo elettrico generato dalle cariche anche tramite linee di campo, ossia delle linee tali che in ogni loro punto il vettore campo elettrico risulta essere tangente ad esse; per disegnare approssimativamente delle linee di campo togli fai scomparire le cariche sulla griglia e i relativi vettori (deseleziona "q griglia" e "E griglia") e seleziona "q prova" e "dir.Eq": comparirà ora una retta tratteggiata che indica la direzione dove spostare col mouse la carica q per disegnare una linea di campo [all'inizio fissa le cariche Q1=5, Q2 = -5: potrai confrontare il risultato con la figura corrispondente del libro di testo per due cariche opposte]: muovi ora la carica q cercando di seguire la retta tratteggiata e osserva la scia arancione prodotta nello spostamento; per disegnare un'altra linea di campo partendo da un'altra posizione, deseleziona "dir. Eq" poi piazza la carica q nella posizione voluta, riseleziona "dir. Eq" e riprendi a spostare la carica; per cancellare le tracce premi Esc o il simbolo con due frecce circolari celesti in alto a destra.
