Moment dipolaire total d'une molécule de type AX4 ou AX3E

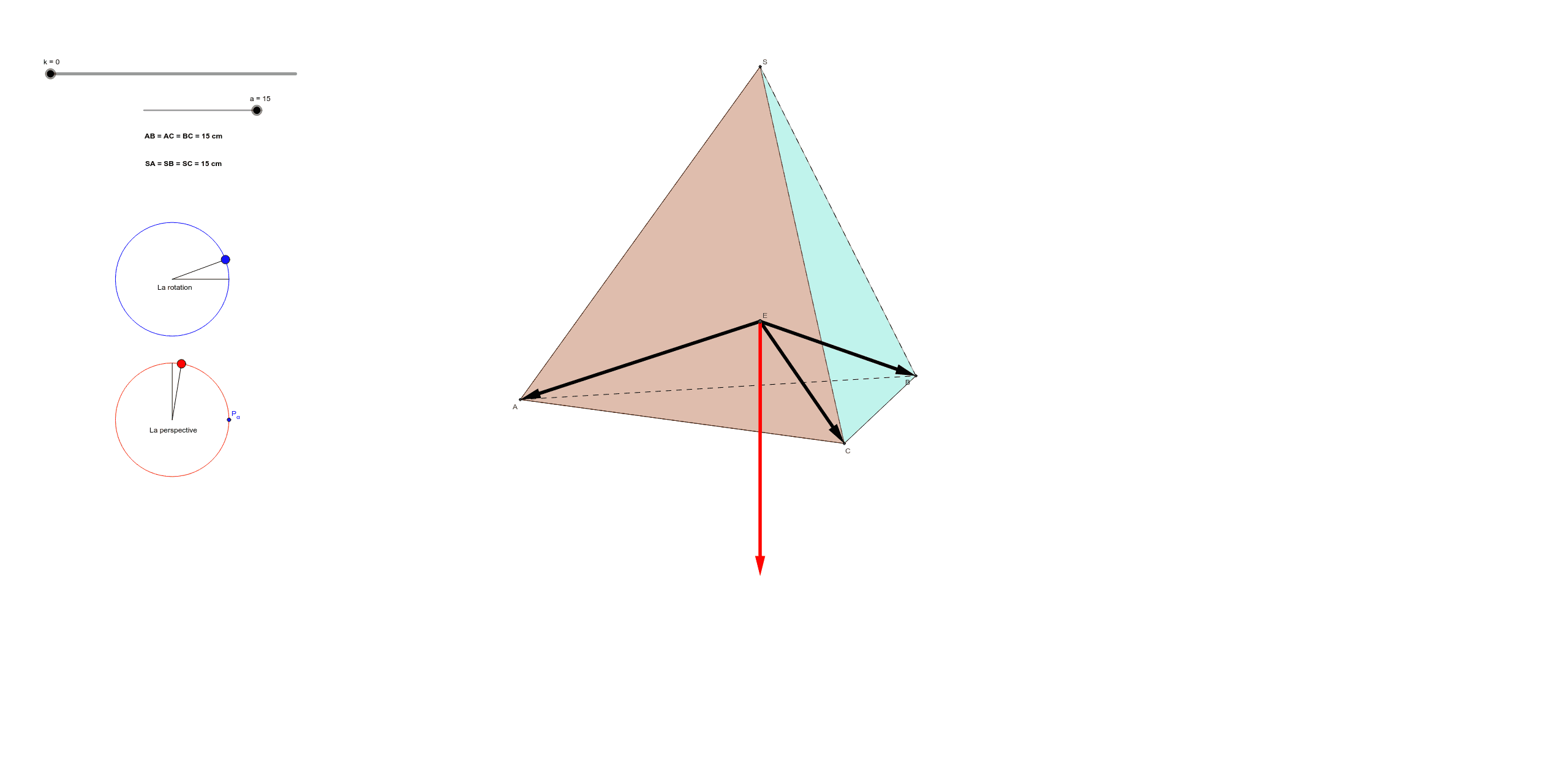

Somme vectorielle (en rouge) des moments dipolaires des liaisons d'une molécule (k=0, type AX3E et k=1, type AX4). Connaissance de la géométrie indispensable pour retrouver les moments dipolaires expérimentaux. Dans cette illustration, les atomes X sont tous identiques. L'atome central (appelé A dans la théorie VSEPR) est situé au point E (mauvais choix de lettre (!) car confusion possible avec les doublets non liants appelés E également dans la théorie VSEPR).
