Electrocardiograma QRS en el plano frontal
- Autor:
- Luis
El complejo QRS es la representación gráfica de la despolarización de los ventrículos del corazón formando una estructura picuda en el electrocardiograma.
Cuando aparece completo, el complejo QRS consta de tres picos, nombrados usando la nomenclatura descrita por Willem Einthoven:
Onda Q. Es la primera desviacion negativa que aparece
Onda R. Cualquier desviacion positiva
Onda S. Cualquier desviacion negativa que le sigue a la onda R
Sin embargo no todo complejo QRS contiene las tres ondas, Q, R y S. Esto es debido al origen de la despolarizacion de los ventriculos, la cual se da mediante tres vectores, Septal, Principal y Final. La direccion de despolarizacion de estos tres vectores determina el complejo QRS.
El objetivo de esta aplicacion es ayudar a comprender como dichos vectores son representados en el electrocardiograma como complejos QRS en las diferentes derivadas del plano Frontal.

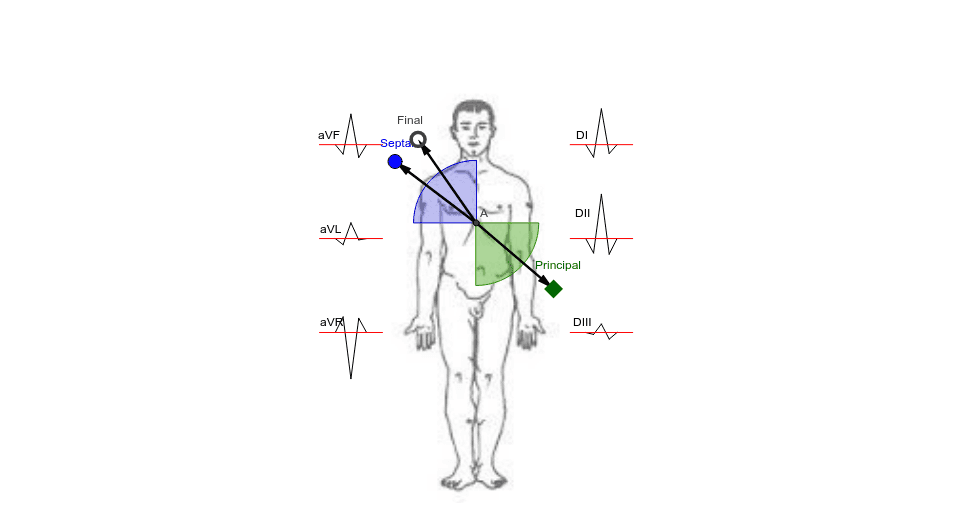

Simplemente hay que deslizar los puntos de cada vector para cambiar su orientacion y ver como se reflejan estos cambios en las Derivadas del plano Frontal.
El Sector circular en Azul representa el lugar donde normalmente se encuentran los vectores Septal y Final
El Sector circular en Verde representa el lugar donde normalmente se encuentra el vector Principal
