Dibuixa un paissatge en 3D

Mínimes indicacions per a usar la vista 3D

Moure la Vista 3D:
  • Pots rotar la Vista 3D prement el botó dret del ratolí i arrossegant.
  • Pots fer zoom amb la rodeta del ratolí.

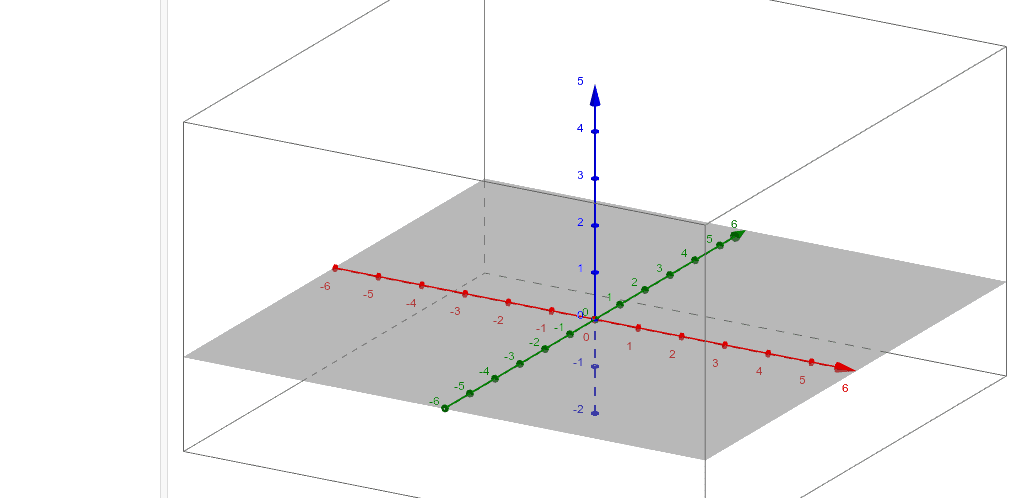

  • L'Eix X és vermell, l'Eix Y és verd i l'Eix Z és blau.
Determinar un punt:
  • Al triar l'eina d'inserció d'un punt: Toolbar Image determinar la seva posició té dos passos:
  • 1. el primer clic que fem situarà el punt sempre al pla XY (el que està visualitzat de color gris).
  • 2. aleshores, si fem clic i arrosseguem veurem com el desplacem verticalment (eix Z).
  • Podem intercanviar el tipus de moviment fent un clic sobre el punt i ens apareixerà alternativament la indicació de desplaçament horitzontal (quatre fletxes) o vertical (dues fletxes).
Dibuixant un arbre: Primer farem el tronc amb un cilindre usant l'eina de creació a partir de la base. Cal doncs dibuixar una circumferència com a base:
  1. Fes clic a l'eina Circumferència que passa per 3 punts Toolbar Image que veuràs al fer clic sobre el llistat d'eines de circumferència Toolbar Image.
  2. Fes clic al punt (0, 4, 0) , és a dir sobre el número +4 de l'eix verd.
  3. El segon punt el pots posar a (0,5,0) i el darrer a (0.5, 4.5, 0).
  4. Fes clic a l'eina Crea un prisma o un cilindre a partir de la base Toolbar Image que veuràs al fer clic sobre el llistat d'eines d'elevació Toolbar Image.
  5. Fes clic i arrossega la circumferència que havies dibuixat fins una alçada d'unes tres unitats.
  6. Escull l'eina Mou Toolbar Image i fes clic amb el botó dret del ratolí sobre el lateral del cilindre per escollir les Propietats.
  7. A la pestanya color escull un marró i mou el lliscador d'opacitat a 100%. En acabat fes clic en alguna zona de la vista 3D que no sigui el cilindre per a que ja no estigui seleccionat i vegis el seu color.
Ara farem les branques amb una esfera que dibuixarem separada de l'arbre i després situarem sobre aquest:
  1. Escull l'eina Esfera donats el centre i el radi Toolbar Image del llistat d'eines d'esfera Toolbar Image.
  2. Fes clic per a crear el punt del centre a la posició (4, 3, 0)
  3. Entra un radi de 1 unitat, i veuràs com apareix l'esfera. Ara, abans de canviar el color i l'opacitat, la mourem sobre el tronc.
  4. Fes clic a l'eina Mou Toolbar Image i després al punt que està al centre i desplaça'l fins la part superior del tronc (recorda l'explicació inicial d'aquesta activitat sobre com moure punts en 3D).
  5. Ja pots canviar el color a verd i l'opacitat a 100%.
Dibuix lliure: Què et sembla? T'atreveixes a inventar-te la resta del paisatge i investigar les eines 3D? (per exemple pots dibuixar una casa amb un cub i una piràmide) O si ho prefereixes pots esborrar l'arbre i fer qualsevol altra construcció! (unes piràmides? un transbordador espacial? ...) Endavant!
