Einstufige Absorption

Thema:
Diagramme

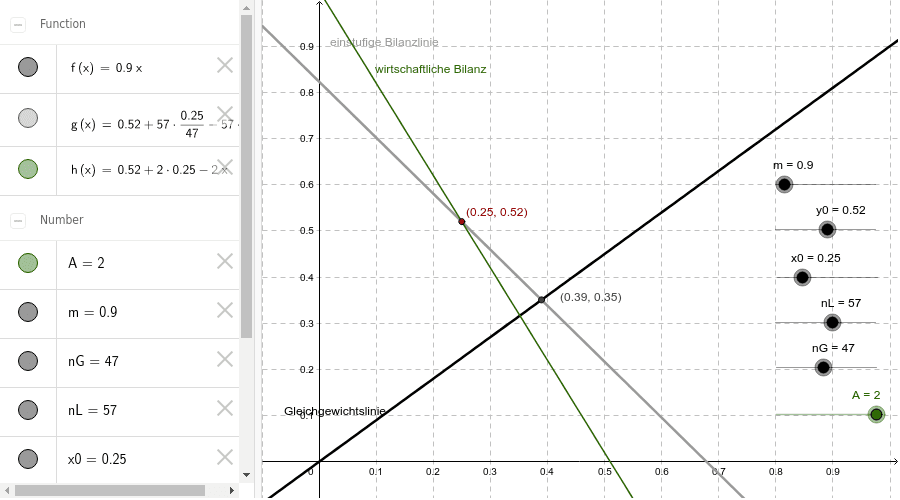

Mit dem unten gezeigten Diagramm ist das Verhalten der Gleichgwichts- und Arbeitslinie einer einstufigen Absorption sichtbar. Die Steigung der Gleichgewichtslinie lässt sich anhand des Schiebereglers "m" beeinflussen. Der Einstrittspunkt der Stoffmengenanteile der zu absorbierenden Komponente lässt sich mit "x0" in der Flüssigkeit und "y0" im Gasstrom einstellen. Die Steigung der Bilanzlinie ist mit den Stoffmengenströmen "nL" und "nG" für Flüssigkeit und Gas veränderbar. Die Steigung der wirtschaftlichen Bilanzlinie kann durch verändern von "A" festgelegt werden.
Verändern Sie die jeweiligen Schieberegler in sinnvolle Positionen für eine Absorption. Lesen Sie am Schnittpunkt der Gleichgewichts- und Bilanzlinie die jeweiligen Austrittszusammensetzungen ab. Versuchen Sie die Randbedingungen einzustellen.
