Forgásellipszoid árnyéka Monge-projekcióban
- Szerző:
- Pék Johanna
- Témák:
- Geometria

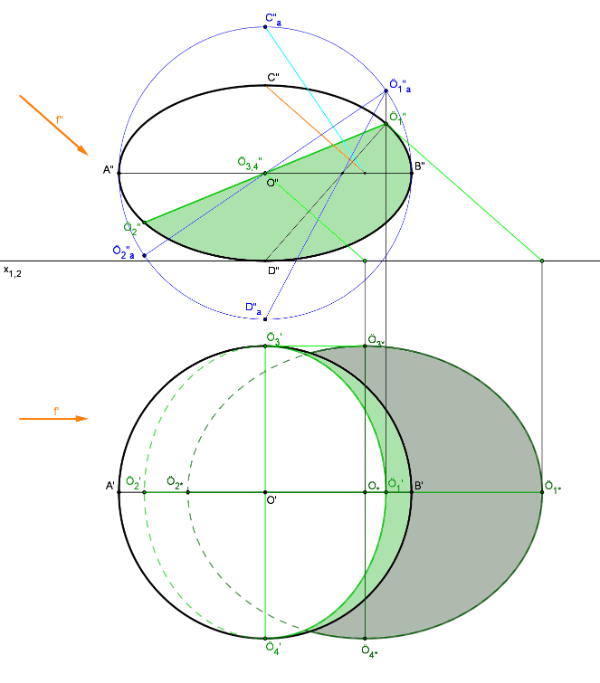

Adott egy forgásellipszoid két képével és egy, a második képsíkkal párhuzamos fénysugárirány Monge-projekcióban. Szerkesztendő az ellipszoid önárnyékhatára és az első képsíkra vetett árnyéka.
A második ábra a láthatóság szerinti végeredményt tartalmazza.
