Wellenausbreitung Diagramme
- Autor:
- Carlo Götz

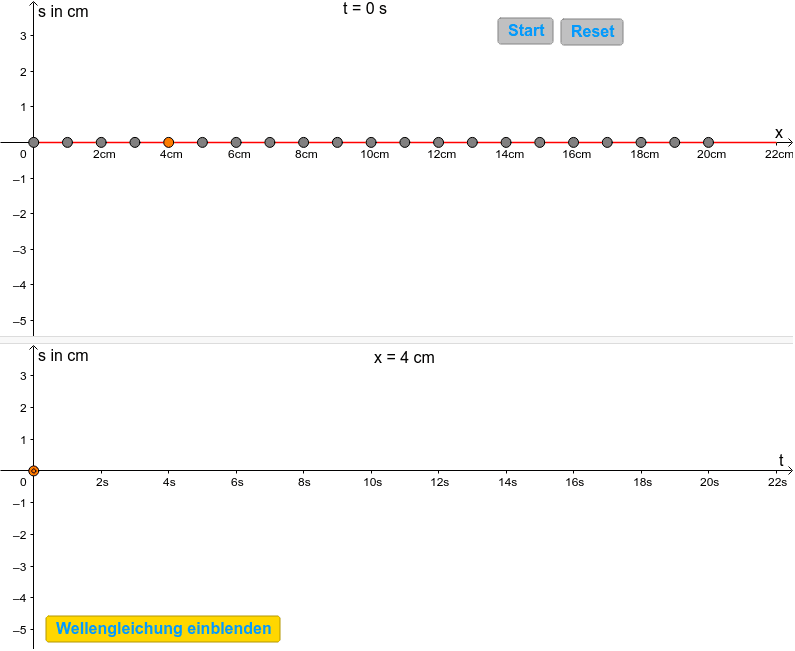

In den beiden unten stehenden Diagrammen sehen sie die Ausbreitung einer Welle dargestellt in einem s(x)-Diagramm und einem s(t)-Diagramm.
Im s(x)-Diagramm sehen sie viele Oszillatoren entlang der räumlichen Achse (x-Achse) aufgereiht. Die Störung (Auslenkung) des 1. Oszillators breitet sich über den gesamten Wellenträger hinweg aus, so dass nach und nach alle Oszillatoren zum Schwingen angeregt werden.
Im s(t)-Diagramm ist die Auslenkung des 5. Oszillators dargestellt. Zu Beginn ist der Oszillator in Ruhe. Erst wenn die Störung die Position (hier x = 4 cm) des Oszillators erreicht, beginnt dieser zu schwingen.
Aufgabe)
Wie lautet die zugehörige Wellengleichung s(x,t)?
