Volladdierer

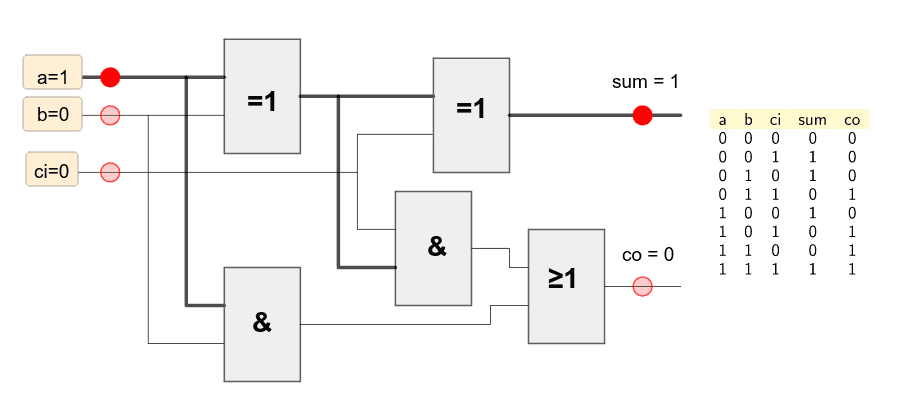

Ein Volladdierer kann zwei Binärzahlen a und b und den Übertrag (ci carry in) addieren. Das Ergebnis ist die Summe der beiden Binärzahlen und der Übertrag (co carry on). Aufgabe Verändere die Eingänge a, b und ci, indem du auf die Schaltflächen klickst.

Eine Simulation mit Tinkercad Curcuits

Der Volladdierer ist mit zwei ICs der Modelle 7486 (4 XOR-Gatter) und 7400 (4 NAND-Gatter) umgesetzt. Starte die Simulation mit Tinkercad, indem du unter der Arbeitsfläche auf Simulate und anschließend oberhalb auf Start Simulation klickst. Bei Bedarf kannst du in die Schaltung zoomen, um die beiden Schalter für die Eingänge a, b und ci besser bedienen zu können. Hinweis: AUTODESK Tinkercad Curcuits https://www.tinkercad.com ist eine frei zugängliche Plattform zum Erstellen von Schaltkreisen.
