Kräftezerlegung an einer Wandlampe
- Autor:
- dacemotion
- Thema:
- Vektoren
Kräfte auf die Aufhängung einer Wandlampe
Aufgabe:

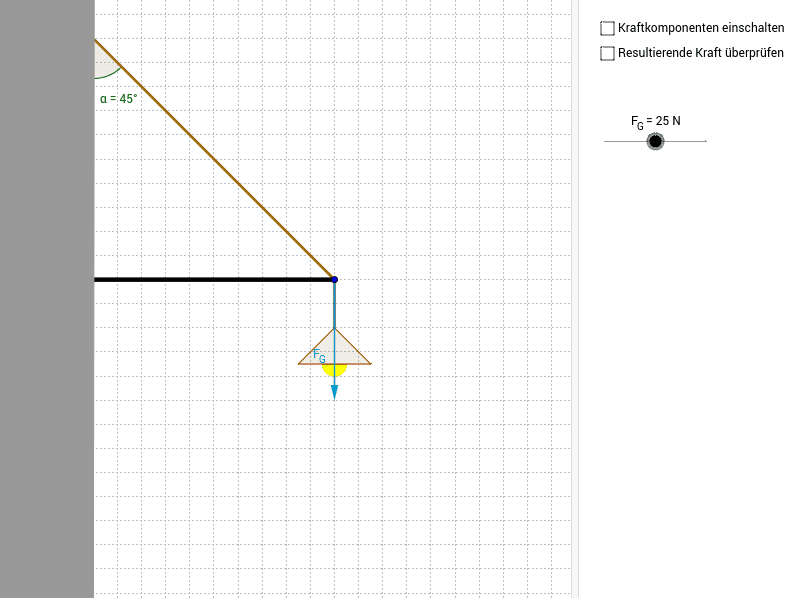

Eine Wandlampe ist mit einem Seil und einem horizontalen Stab an der Wand befestigt. Bestimme die Kräfte am Seil und am Stab angreifenden Kräfte.
Vorgehensweise:
• Wähle die Größe der Gewichtskraft über den Schieberegler.
• Schalte die Kraftkomponenten ein.
• Überlege, in welche Richtung die Kräfte nur zeigen können. Beachte dabei die geometrischen Rahmenbedingungen durch die Aufhängung.
• Stelle die Kraftkomponenten so ein, wie Du es überlegt hast.
• Überprüfe Deine Lösung durch das Einschalten der resultierenden Kraft. Wenn du richtig liegst, stimmt der Pfeil der Gewichtskraft mit dem Pfeil der resultierenden Kraft überein.
• Falls die Gewichtskraft nicht mit der resultierenden Kraft übereinstimmt, korrigiere die Kraftkomponenten so lange, bis beide Kraftpfeile zur Deckung kommen. Als Hilfe kannst du dir das Kräfteparallelogramm anzeigen lassen.
• Wie groß sind die Kraftkomponenten und , wenn die Gewichtskraft N beträgt?
(Die Aufgaben wurden von den Teilnehmern der PARS - Fortbildungsreihe "Physik in der Eingangsklasse des TG" 2011/12 erstellt.)
