Правило рычага
- Author:
- Pavel
Рыча́г — простейшее механическое устройство, представляющее собой твёрдое тело (перекладину), вращающееся вокруг точки опоры. Стороны перекладины по бокам от точки опоры называются плечами рычага.
Рычаг используется для получения большего усилия на коротком плече с помощью меньшего усилия на длинном плече (или для получения большего перемещения на длинном плече с помощью меньшего перемещения на коротком плече). Сделав плечо рычага достаточно длинным, теоретически, можно развить любое усилие.
Правило рычага лежит в основе принципа действия рычажных весов. Равновесие на таких весах достигается когда моменты сил, приложенные к обеим плечам рычага весов, оказываются одинаковыми. Момент силы — это произведение величины силы (в данном примере — это силы тяжести грузиков) на плечо силы, которое определяется как минимальное расстояние от центра вращения до линии действия силы.
В случае, когда достигается равновесие, также имеет место равенство нулю векторной суммы всех сил. Таким образом, сила реакции опоры в точке вращения равна по модулю сумме обеих сил тяжести:
| N | = | m1g + m2g |

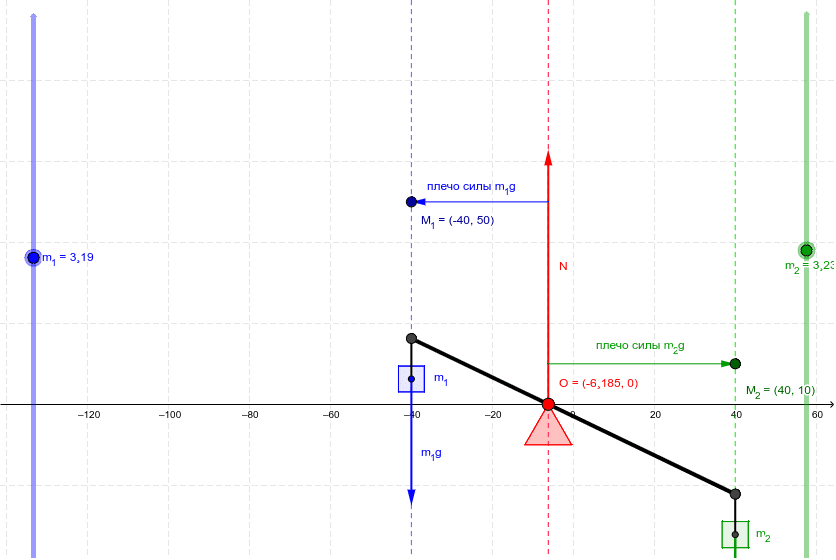

Представленная модель позволяет варьировать:
положение точки опоры;
плечи обеих сил тяжести;
массы подвешиваемых грузиков.
