Elliptic motion
- Autor:
- Šárka Voráčová

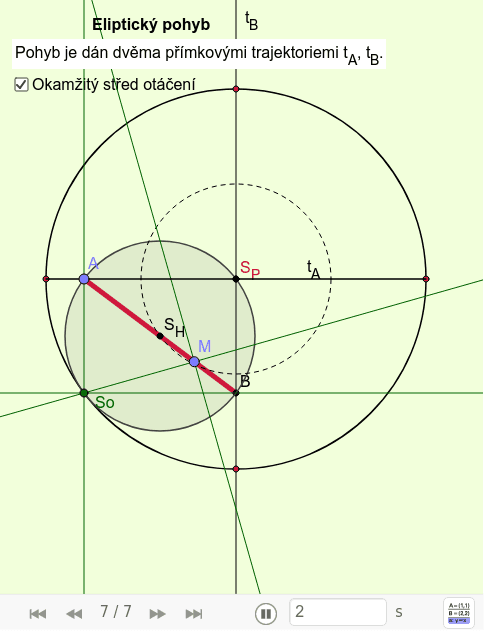

The motion is given by two line trajectories. The linear trajectory of point A is perpendicular to the linear trajectory of point B.
Pohyb je dán dvěma přímkovými trajektoriemi. Bod A se pohybuje po přímce tA, bod B se pohybuje po přímce tB. Trajektorií středu SH úsečky AB je kružnice, všechny ostatní body úsečky AB mají eliptické trajektorie.
Každý pohyb lze převést na odvalování dvou křivek - polodií. Pevnou polodií eliptického pohybu je kružnice, hybná polodie je dvakrát menší a odvaluje se po vnitřním obvodu pevné polodie.
Pohyb, kdy se menší kružnice odvaluji po vnitřním obvodu většího kruhu nazýváme hypocykloidální.
Okamžitý střed otáčení v daném okamžiku je bod dotyku polodií. Prochází jím normály všech trajektorí i obálek.
Construction
Elliptic motion is given by two linear trajectories of points A and B with given distance d=|AB|. Determine the locus of instantaneous motion and envelope of a segment AB.
