Representación gráfica de las Series de Fourier
- Author:
- Jesús E. Hinojos
Interpretación gráfica de la descomposición de una señal en Series de Fourier
Se presentan las casillas de entrada: Función y Periodo, donde uno puede escribir la función a descomponer y el periodo de dicha función.
(Nota: Sólo se muestra un primer ciclo de la señal)
El deslizador n nos proporciona el número de armónicos.

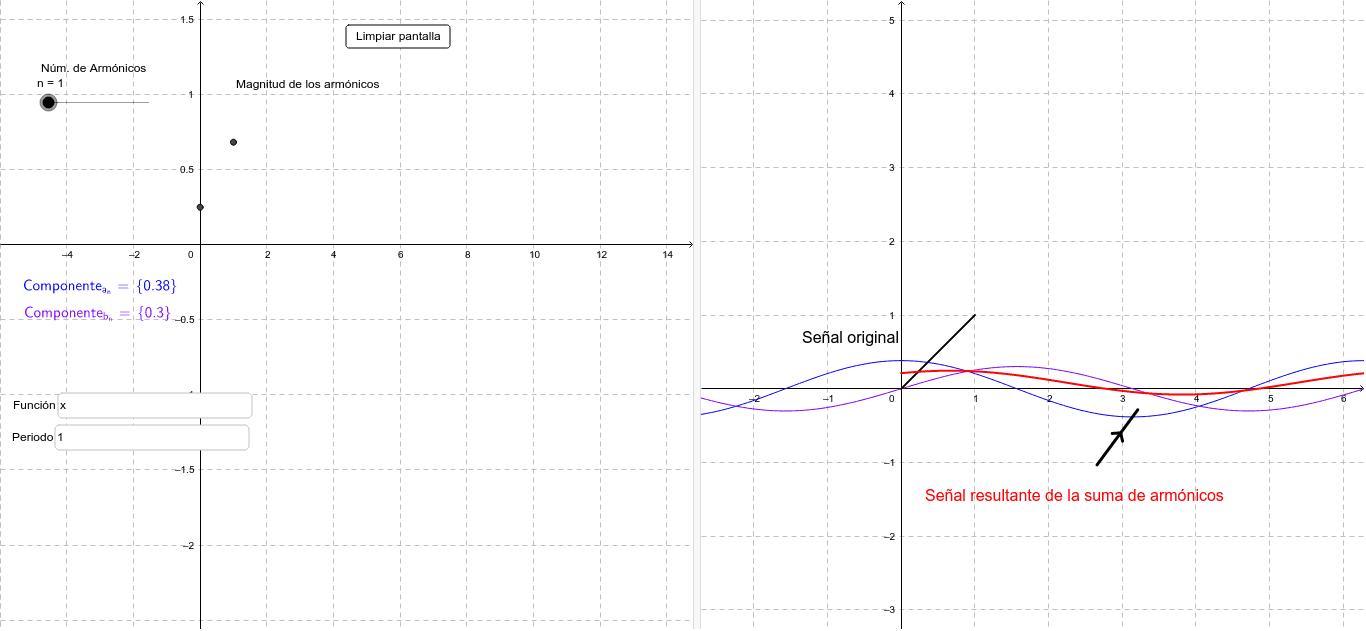

En la vista gráfica 1 se muestra el espectro de armónicos en los múltiplos de la frecuencia fundamental (es decir, el valor de n), Componente an corresponden a los valores de las componentes an y componente bn a los valores de las componentes bn.
En la vista gráfica 2 se muestra la función a descomponer en negro, se muestran los armónicos an y bn en color azul y morado respectivamente y la función obtenida al sumar los componentes en color rojo.
