Serien- und Parallelschaltung
- Autor:
- Norbert Hable

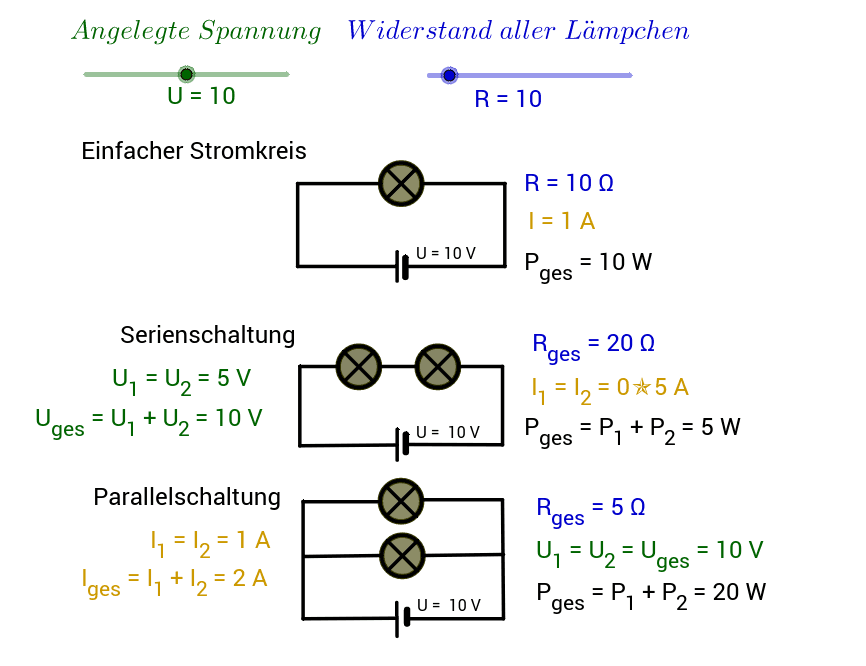

Die angelegte Spannung sowie der Widerstand der Lämpchen kann verändert werden. Alle Lämpchen sind vom gleichen Typ, auch die angelegte Spannung hat immer derselbe Wert.
Folgende Tatsachen können im einfachen Stromkreis überprüft werden:
Die Stromstärke ist zur angelgten Spannung direkt proportional.
Die Stromstärke ergibt sich aus dem Ohmschen Gesetz ( U = R . I )
Die Leistung ergibt sich aus dem Wattschen Gesetz ( P = U . I )
Bei der Serienschaltung zusätzlich:
Der Gesamtwiderstand ergibt sich aus der Summe der Teilwiderstände:
Die Stromstärke ist gegenüber dem einfachen Stromkreis daher halbiert.
Ein Lämpchen wird nur noch mit der halben Spannung versorgt, durch die ebenfalls halbierte Stromstärke hat ein Lämpchen nur 1/4 der ursprünglichen Leistung, beide Lämpchen zusammen nur die Hälfte.
Bei der Parallelschaltung
Der Gesamtwiderstand ist kleiner als der kleinste Teilwiderstand und ergibt sich aus der Formel
Alle Lämpchen werden mit der vollen Spannung versorgt, das ist der entscheidende Vorteil der Parallelschaltung.
