Rovinný svazek sil graficky - aplikace na jenoduché konstrukce
- Autor:
- Miroslav Vokáč
- Téma:
- Konstrukce

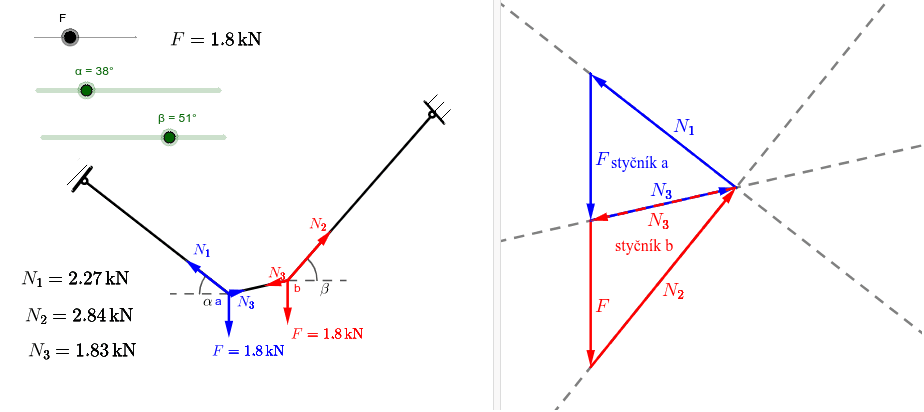

Svazek sil lze aplikova na jednoduché konstrukce, např. lanové, příhradové apod.
Potom se obvykle součtové čáry jednotlivých styčníků kreslí do jednoho obrazce.
Volbou různého sklonu závěsných lan v příkladu je ukázána vazba mezi geometrií a vnitřními silami v nosném lanu.
