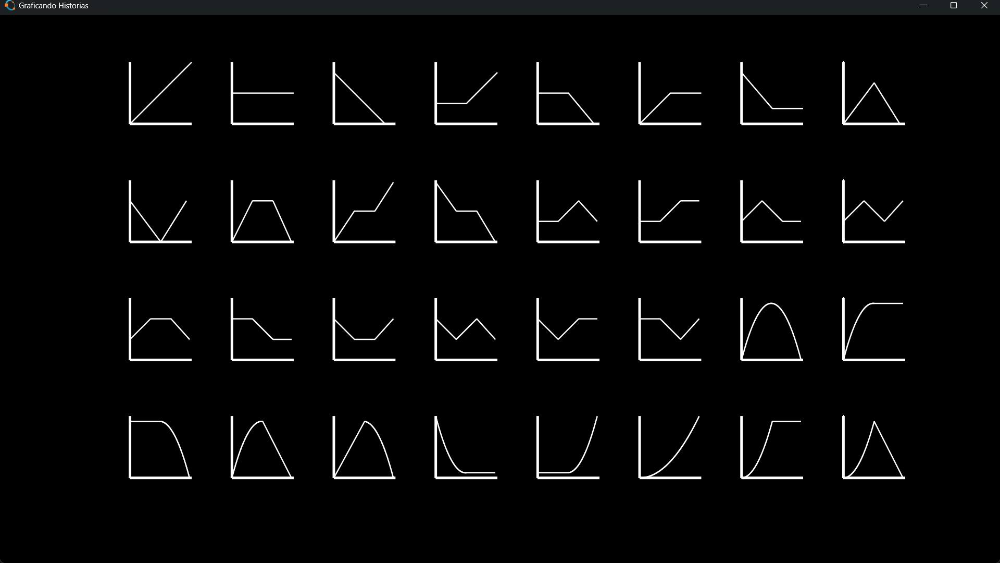

Graphing Stories of Particle Physics / Graficando Historias de Física de Partículas
Narrative Interpretation of each graph based on Particle Physics:
Row 1: Accelerators & Basic States
- Linear Acceleration: A proton enters a linear accelerator (Linac); its kinetic energy increases constantly as it passes through radiofrequency cavities.
- The Stable Proton: The lifeline of a proton at rest. Eons pass, but it does not decay; its existence is an immutable constant in the universe.
- Energy Loss: A charged particle travels through a gas, constantly losing energy due to the ionization of the medium until it comes to a stop.
- The Potential Bounce: A particle approaches an electric potential barrier, loses kinetic speed, and is repelled (bounces), gaining speed in the opposite direction.
- Cascade Decay: A muon travels stably for a brief moment and suddenly disintegrates into an electron and neutrinos, losing its original identity.
- Detector Saturation: A silicon sensor receives energy until it reaches its maximum reading capacity and remains saturated (blind) due to the signal excess.
- Beam Cooling: A hot, chaotic beam of antiprotons undergoes "stochastic cooling," reducing its energy dispersion until it stabilizes.
- The Ephemeral Resonance: Two particles collide, creating a resonance (an unstable particle) that exists for an instant and immediately disappears.
- Elastic Scattering: An alpha particle approaches a nucleus, is sharply deflected by the electromagnetic force, and shoots off.
- The Collider Pulse: Particles are injected (rise), kept circulating in the storage ring (flat), and then the beam is dumped (fall).
- Staged Acceleration: An electron gains energy in discrete "jumps" every time it passes through a new section of magnets and electric fields.
- Bremsstrahlung: An electron passes near a heavy nucleus and brakes drastically, emitting an X-ray photon and losing energy rapidly.
- Background Noise: Random fluctuations in the detectors before a significant event occurs; the usual quantum chaos.
- Excitation and Relaxation: An atom is struck, an electron jumps to a higher orbit (excitation), holds briefly, and falls back down, emitting light.
- The Energy Gap: A continuous energy spectrum that is interrupted by a specific absorption; a "hole" in the data.
- Neutrino Oscillation: A neutrino travels through space, and its probability of being detected as an "electron type" rises and falls as it changes flavor.
- Beam Profile (Gaussian): The distribution of particles inside the accelerator tube; most are in the center, with very few at the edges.
- Radioactive Decay Law: A sample of unstable isotopes reduces its activity exponentially over time. The classic half-life curve.
- The Potential Well: The interaction between nucleons; they attract if close (dip), but repel if they get too close (rise).
- Interference Pattern: An electron's wave function passing through a double slit; zones of constructive and destructive probability.
- Phase Transition: The moment when normal nuclear matter turns into a Quark-Gluon Plasma as the temperature rises.
- Tunnel Effect: A particle trapped in a well tries to escape, "hits" the wall, and finally manages to tunnel through quantically.
- The Breit-Wigner Curve: The unmistakable signature of a particle in a collider; a smooth probability peak revealing its mass and width.
- Asymptotic Charge (Confinement): The intensity of the strong force increases as we try to separate two quarks, until the "string" breaks.
- Finite Square Well: A simplified theoretical model where a particle is trapped in an energy box with "soft" walls.
- Triangular Cross Section: An interaction model where the probability of collision rises linearly with energy and drops after a threshold.
- The Higgs Discovery: Over a smooth background of data, a "hump" or excess of events emerges: proof that the boson exists.
- Coulomb Field: The electric force felt by a test particle dropping rapidly (1/r²) as it moves away from the source.
- Particle Shower (Avalanche): A cosmic ray hits the atmosphere and generates a cascade of secondary particles that multiplies exponentially.
- Relativistic Mass: As a particle approaches the speed of light, the energy needed to accelerate it further tends toward infinity.
- Threshold Energy: No nuclear reaction occurs until the projectile reaches a specific minimum energy (the step), then the reaction activates.
- Delta Peak (Virtual Particle): An interaction extremely localized in time and space; an instantaneous transfer of momentum.
Interpretación narrativa de cada gráfico basada en la Física de Partículas:
Fila 1: Aceleradores y Estados Básicos
- Aceleración Lineal: Un protón entra en un acelerador lineal (Linac); su energía cinética aumenta constantemente a medida que pasa por las cavidades de radiofrecuencia.
- El Protón Estable: La línea de vida de un protón en reposo. Pasan los eones, pero no decae; su existencia es una constante inmutable en el universo.
- Pérdida de Energía: Una partícula cargada atraviesa un gas y va perdiendo energía de manera constante debido a la ionización del medio hasta detenerse.
- El Rebote de Potencial: Una partícula se acerca a una barrera de potencial eléctrico, pierde velocidad cinética, y es repelida (rebota) ganando velocidad en dirección opuesta.
- Decaimiento en Cascada: Un muón viaja estable por un breve momento y, de repente, se desintegra en un electrón y neutrinos, perdiendo su identidad original.
- Saturación del Detector: Un sensor de silicio recibe energía hasta alcanzar su capacidad máxima de lectura y se mantiene saturado (ciego) por el exceso de señal.
- Enfriamiento del Haz: Un haz de antiprotones caliente y caótico es sometido a "enfriamiento estocástico", reduciendo su dispersión de energía hasta estabilizarse.
- La Resonancia Efímera: Dos partículas chocan, crean una resonancia (partícula inestable) que existe por un instante y desaparece inmediatamente.
- Dispersión Elástica: Una partícula alfa se acerca al núcleo, es desviada bruscamente por la fuerza electromagnética y sale disparada.
- El Pulso del Colisionador: Se inyectan partículas (subida), se mantienen circulando en el anillo de almacenamiento (plano) y luego se vacía el haz (bajada).
- Aceleración por Etapas: Un electrón gana energía en "saltos" discretos cada vez que pasa por una nueva sección de imanes y campos eléctricos.
- Bremsstrahlung: Un electrón pasa cerca de un núcleo pesado y frena drásticamente, emitiendo un fotón de rayos X y perdiendo energía rápidamente.
- Ruido de Fondo: Fluctuaciones aleatorias en los detectores antes de que ocurra un evento significativo; el caos cuántico habitual.
- Excitación y Relajación: Un átomo es golpeado, un electrón salta a una órbita superior (excitación), se mantiene brevemente y cae emitiendo luz.
- La Brecha de Energía: Un espectro continuo de energía que se ve interrumpido por una absorción específica; un "hueco" en los datos.
- Oscilación de Neutrinos: Un neutrino viaja por el espacio y su probabilidad de ser detectado como "tipo electrónico" sube y baja mientras cambia de sabor.
- Perfil del Haz (Gaussiana): La distribución de partículas dentro del tubo del acelerador; la mayoría está en el centro, y pocas en los bordes.
- Ley de Decaimiento Radiactivo: Una muestra de isótopos inestables reduce su actividad exponencialmente con el tiempo. La curva clásica de la vida media.
- El Pozo de Potencial: La interacción entre nucleones; se atraen si están cerca (bajada), pero se repelen si se acercan demasiado (subida).
- Patrón de Interferencia: La función de onda de un electrón pasando por una doble rendija; zonas de probabilidad constructiva y destructiva.
- Transición de Fase: El momento en que la materia nuclear normal se convierte en un Plasma de Quarks y Gluones al aumentar la temperatura.
- Efecto Túnel: Una partícula atrapada en un pozo intenta escapar, "golpea" la pared y finalmente logra atravesarla cuánticamente.
- Curva de Breit-Wigner: La firma inequívoca de una partícula en un colisionador; un pico suave de probabilidad que revela su masa y anchura.
- Carga Asintótica: La intensidad de la interacción fuerte que aumenta a medida que intentamos separar dos quarks, hasta que se rompe la cuerda (confinamiento).
- Pozo Cuadrado Finito: Un modelo teórico simplificado donde una partícula está atrapada en una caja de energía con paredes "suaves".
- Sección Eficaz Triangular: Un modelo de interacción donde la probabilidad de choque sube linealmente con la energía y cae tras un umbral.
- El Descubrimiento del Higgs: Sobre un fondo suave de datos, surge una "joroba" o exceso de eventos: la prueba de que el bosón existe.
- Campo de Coulomb: La fuerza eléctrica que siente una partícula de prueba disminuyendo rápidamente (1/r²) al alejarse de la fuente.
- La Lluvia de Partículas (Avalancha): Un rayo cósmico golpea la atmósfera y genera una cascada de partículas secundarias que se multiplica exponencialmente.
- Masa Relativista: A medida que una partícula se acerca a la velocidad de la luz, la energía necesaria para acelerarla más tiende al infinito.
- Energía Umbral: No ocurre ninguna reacción nuclear hasta que el proyectil alcanza una energía mínima específica (el escalón), entonces la reacción se activa.
- Pico Delta (La Partícula Virtual): Una interacción extremadamente localizada en el tiempo y el espacio; una transferencia de momento instantánea.
