Schiefe Ebene

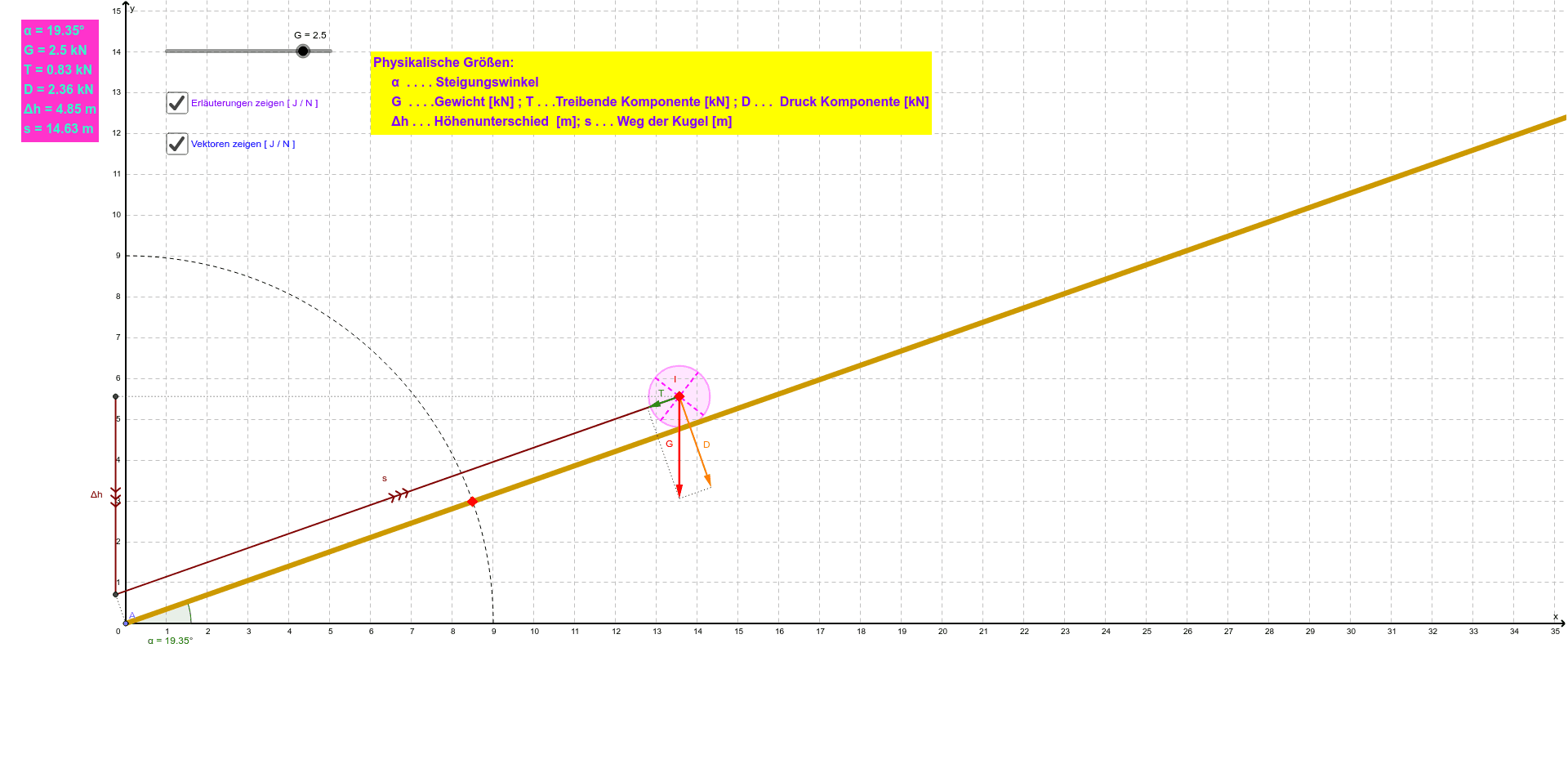

Erläuterungen: 1) Das Gewicht G [kN] der Kugel kann mit dem Schiebregler links eingestellt werden! 2) Die roten Punkte können mit der Maus verändert werden! 3) Das lila Kontrollkästchen zeigt oder verbirgt den erläuternden Text! 4) Das blaue Kontrollkästchen ermöglicht das Anzeigen bzw. Verschwinden der Vektoren G, T und D! 5) Der ganz links stehende lila Text zeigt die aktuell eingestellten Werte von α, G, T, D, Δh und s!
AUFGABEN: 1) Es soll bei konstantem Gewicht G jeweils ein Höhenunterschied Δh = 5 m bei 5 verschiedenen Steigungswinkeln α überwunden werden. a) Erstelle eine Messtabelle [ 3 Zeilen - bestehend aus α , T , s ; 5 Zeilen ]! b) Welche Beziehung besteht zwischen G, T und D? c) Welche Dreiecke sind einander ähnlich ? Wende den Strahlensatz an! 2) Lege nun eine Steigung fest. Vergleiche dann in einer Tabelle für 4 verschiedene Werte von G [kN] und 4 verschiedenen Werten von Δh jeweils das Produkt G . Δh [kNm] mit dem zugehörigen Produkt s . T [kNm] ! Erkläre das Ergebnis!
