Energieverlust
- Autor:
- Andreas Stierli

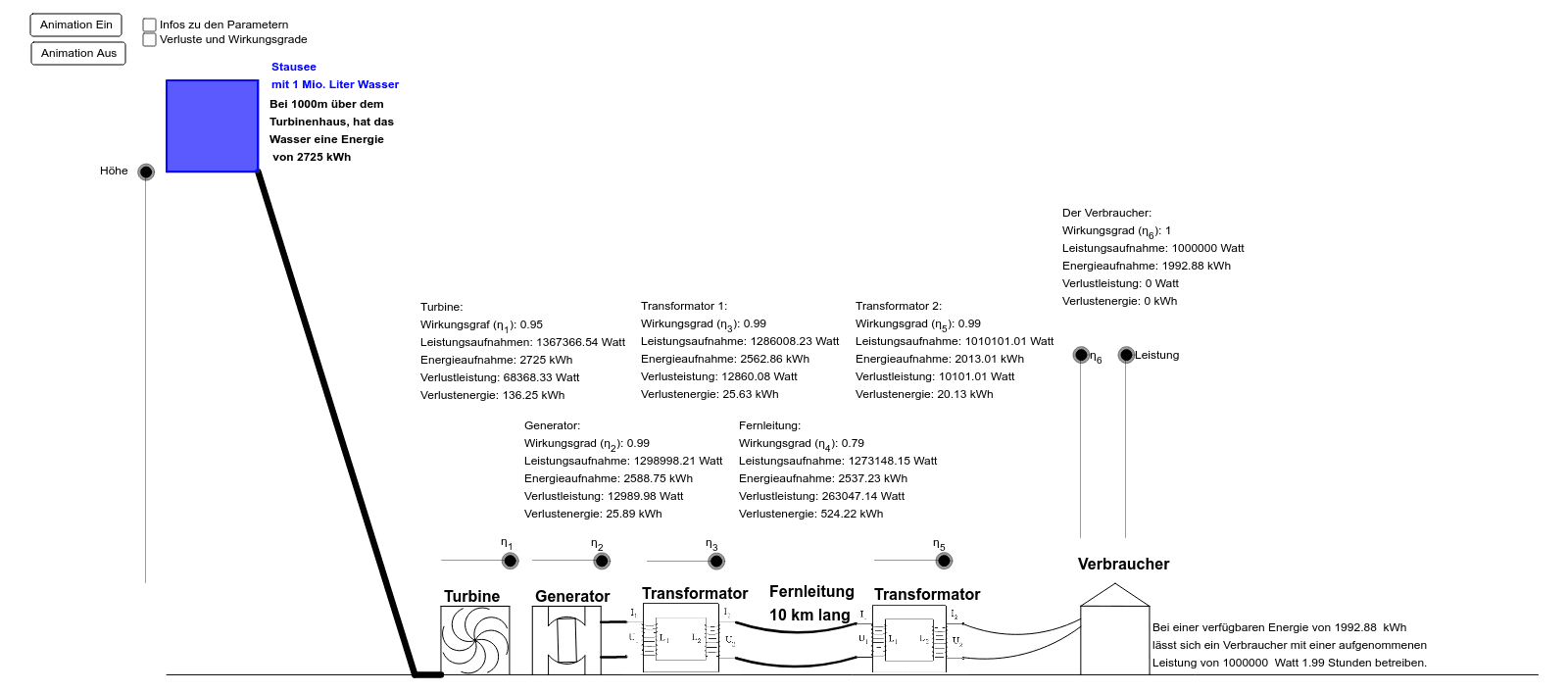

Dieses Arbeitsblatt zeigt ein sehr vereinfachtes Zweileiterstromnetz.
Der blaue Kasten stellt ein Stausee dar, dessen Höhe zwischen 50 und 1000 Meter über den Schieberegler ändern lässt.
Die fliessende Bewegung des Wassers wird in der Turbine in eine rotations Bewegung umgewandelt.
Der Wirkungsgrad der Turbine und allen anderen Elementen, ausser jenen der Fernleitung, lassen sich über den Schieberegler <Eta> ändern.
Der hier sehr einfache Wechselstromgenerator wandelt die Bewegungsenergie in elektrische Energie um.
Um die Verluste zu verringern wird die Spannung durch den Transformator auf 16 Kilovolt gehoben.
Die Fernleitung besteht aus zwei 10 Quadratmillimeter-Aldrey (Aluminiumlegierung)-Seilen und ist 10 km lang.
Über den zweiten Transformator wird die Spannung auf 230 V transformiert und gelangt von da (verlustfrei) zum Verbraucher.
Die aufgenommene Leistung des Verbraucher beträgt je nach Einstellung des Schiebereglers zwischen 100 und 1 Mio. Watt.
