SR3 - Projecció cilíndrica ortogonal - Axonometries

Autor:
Josep Iglesias
Tema:
Geometria
El sistema de representació axonomètric és aquell en que es projecta un objecta perpendicularment sobre una superfície. S'utilitza el que s'anomena la projecció cilíndrica ortogonal. Un exemple seria quan el sol projecta ombra sobre una superfície, però aquest raig de sol ha de ser perpendicular a la superfície de projecció (pla del quadre). Característiques:
  • Totes les rectes paral·leles del cos tridimensional es mantenen paral·leles.
  • Depenent de la inclinació del raig o la posició del volum, els angles que formen entre si un triedre trirectangle a la realitat pot tenir diferents tipologies.
Segons els angles podem tenir diferents tipus d'axonometries:
  • Perspectiva axonomètrica ISOMÈTRICA, és quan els tres angles són iguals, per tant mesuren 120º.
  • Perspectiva axonomètrica DIMÈTRICA, és quan dos dels angles són iguals i el tercer és diferent.
  • Perspectiva axonomètrica TRIMÈTRICA, quan els tres angles són diferents.

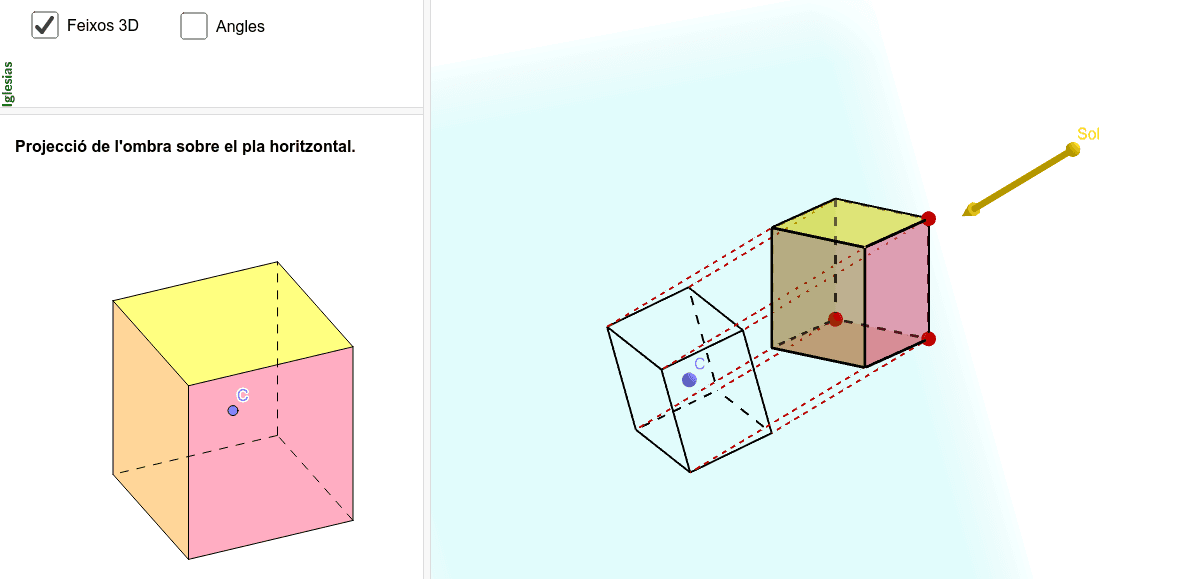

Una cosa important a tenir en compte és que l'eix Z (vertical) sempre es representa vertical, Tot seguit us deixo un document on es pot veure la projecció sola d'un CUB sobre un pla, es pot modificar la direcció del sol i la posició del pla, que sempre serà perpendicular a la direcció dels raig de sol, sinó es deformaria la projecció.

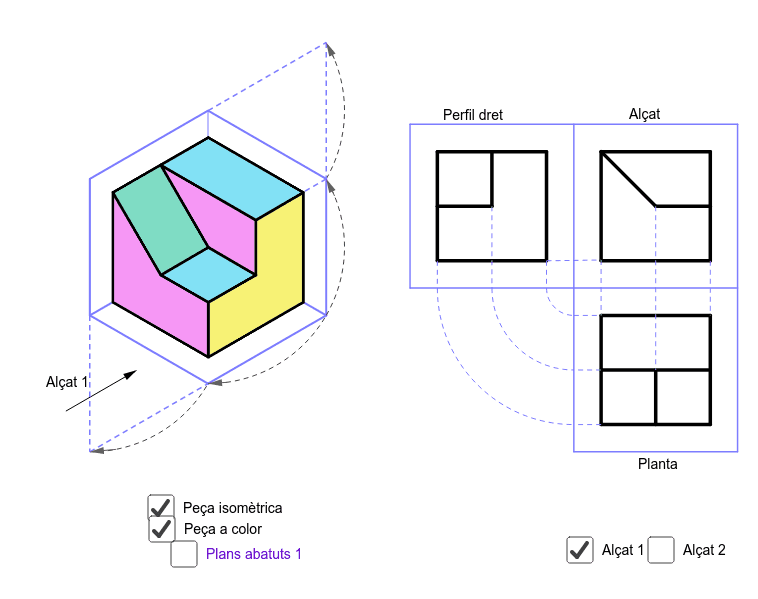

Tot seguit us deixo un document on es mostra una figura amb perspectiva isomètrica. Recorda, els tres angles són de 120º i no es redueix cap dimensió. Document d'Ester Alonso
