P. cónica (PAU Andalucía 2012)
- Autor:
- Ester Alonso

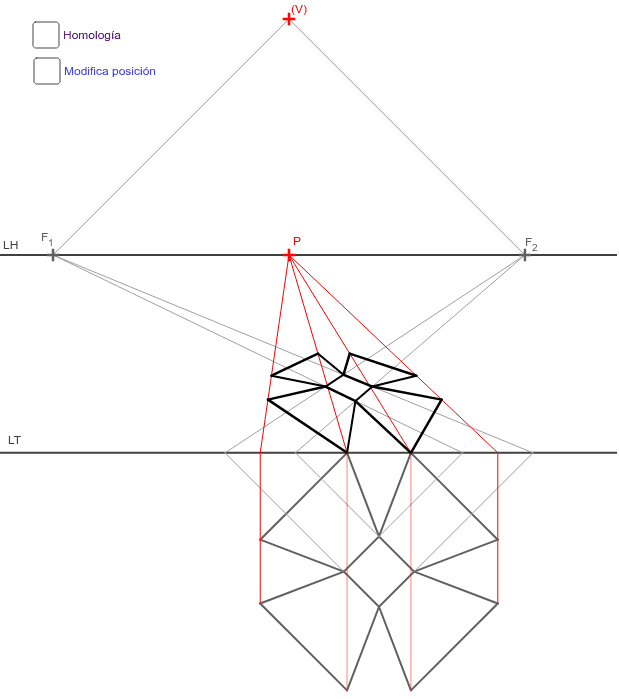

Definido el sistema cónico por la línea de tierra L.T., la línea de horizonte L.H., el punto principal P y el abatimiento sobre el plano del cuadro del punto (V), se pide: Dibujar la perspectiva cónica de la figura plana dada situada en el plano geometral, en la posición indicada por su abatimiento en el plano del cuadro.
