Effets des harmoniques de courant sur la tension réseau

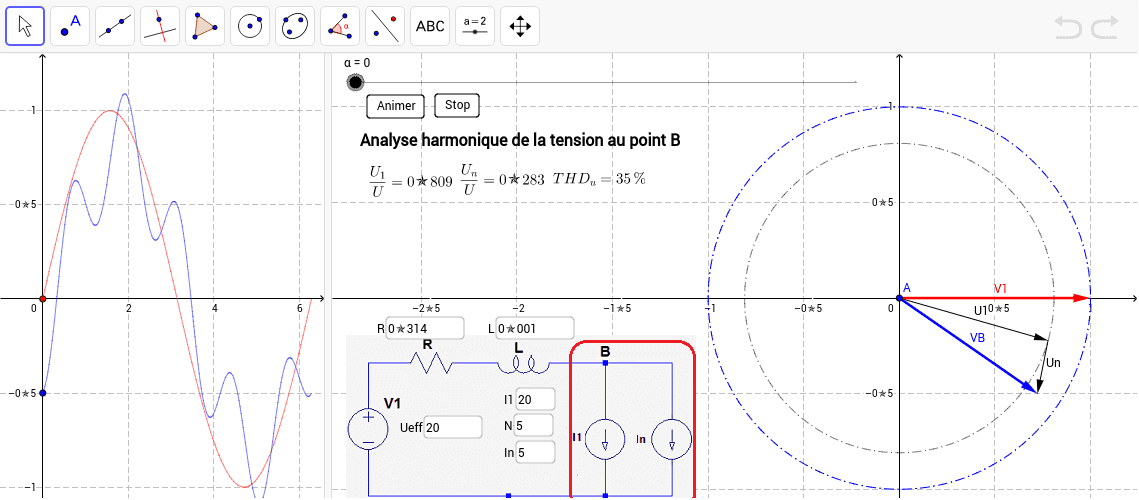

Effets d'une harmonique de courant sur la tension d'alimentation Soit : - Une source de tension sinusoïdale V1 dont la valeur efficace peut être définie via le champ d'édition Ueff. - R et L simule une impédance de ligne. - I1 et In simule une charge non linéaire tirant un courant : - I1 en phase avec V1 et de même fréquence. - In un courant harmonique de rang N. - N est le rang de l'harmonique (3,5,7,11,13, ...)
- Pour N = 5, 7, 11, 13 déterminez la valeur du THDu (Taux de distorsion harmonique de la tension appliquée à la charge) Pour quelle raison le THDu augmente lorsque N augmente ? - Pour N = 5 et L=0.001H et L=0.002H déterminez la valeur du THDu Pour quelle raison le THDu augmente lorsque L augmente ? - Pour N = 5 et In=5A et In=7A déterminez la valeur du THDu Pour quelle raison le THDu augmente lorsque In augmente ?
