Παράλληλη σύνδεση αντιστατών

Author:
gdaslan
GeoGebra Applet

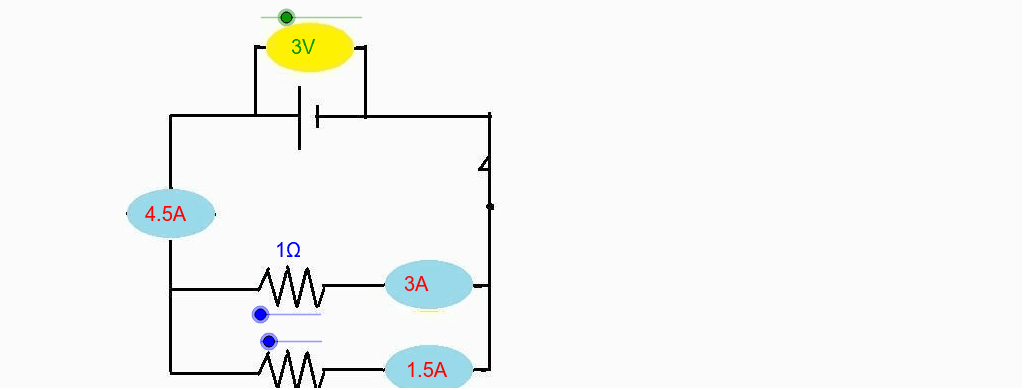

Τοποθετείστε τους δρομείς σε μια τυχαία θέση. Α) Ισχύει ο νόμος του Ohm για κάθε ένα αντιστάτη; (Υπολογίστε για κάθε αντιστάτη το πηλίκο V/I και συγκρίνετέ το με την αναγραφόμενη τιμή της αντίστασης του) …………………………………………………………………………………………………………………………………………………………………………………………………… Β) Ποια σχέση συνδέει την τάση στους πόλους της πηγής με την τάση στα άκρα κάθε αντιστάτη; …………………………………………………………………………………………………………………………………………………………………………………………………… Γ) Ποια σχέση συνδέει την ένταση του ρεύματος που διέρχεται από την πηγή με την ένταση του ρεύματος που διαρρέει τους αντιστάτες; …………………………………………………………………………………………………………………………………………………………………………………………………… Δ) Υπολογίστε την ισοδύναμη αντίσταση των δύο αντιστατών βρίσκοντας το πηλίκο της τάσης στους πόλους της πηγής προς την ένταση του ρεύματος που διέρχεται από αυτή. …………………………………………………………………………………………………………………....................................................................... Ε) Υπολογίστε την ισοδύναμη αντίσταση των δύο αντιστατών από την σχέση Rολ=R1R2/(R1+R2). Συγκρίνετε την τιμή που βρήκατε με την τιμή που υπολογίσατε στο προηγούμενο ερώτημα. Τι παρατηρείτε; Επαληθεύεται η σχέση που συνδέει την ισοδύναμη αντίσταση με τις αντιστάσεις των δύο αντιστατών; …………………………………………………………………………………………………………………………………………………………………………………………………… ΣΤ) Συγκρίνετε την τιμή της ισοδύναμης αντίστασης των δύο αντιστατών με την τιμή της αντίστασης καθένα αντιστάτη. Τι παρατηρείτε; …………………………………………………………………………………………………………………………………………………………………………………………………… Τοποθετείστε τους δρομείς σε μία νέα θέση της αρεσκείας σας και επαναλάβατε την διαδικασία.
