Schubschleifengetriebe
Übung Bewegungstechnik Blatt 8 - Aufgabe 10 Relativbewegung

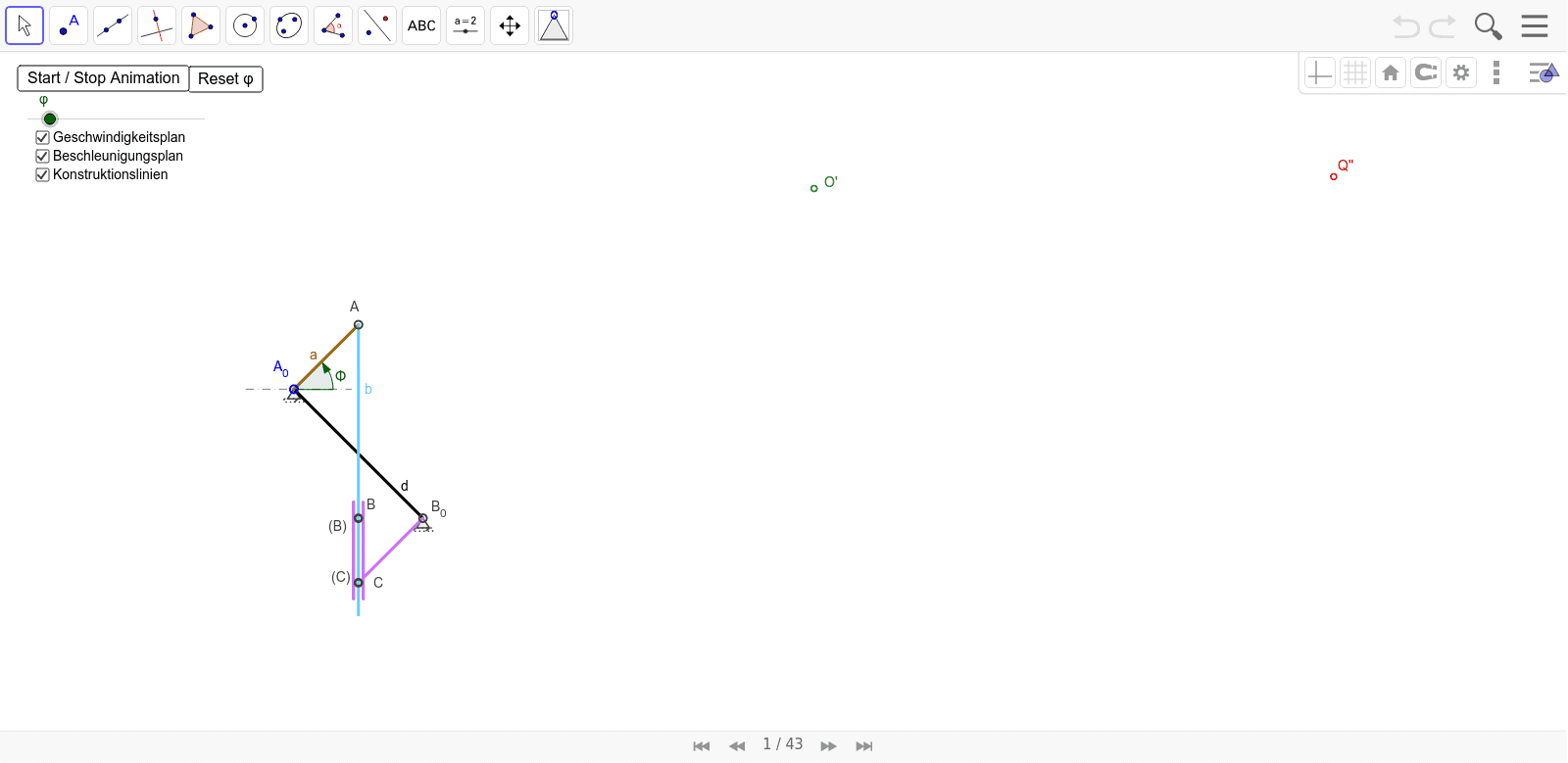

Gegeben ist ein Schubschleifengetriebe mit folgenden Abmessungen:
Koordinaten für A4 hoch:
Gesucht:
- Der Pol der Koppel gegen das Gestell .
- Der Geschwindigkeitsplan für die Geschwindigkeiten der Punkte und . Den Punkt findet man, wenn man vom Punkt aus auf die Koppel das Lot fällt.
- Der Beschleunigungsplan für die Beschleunigung des Punktes .
