Diagramme mit einer Datenreihe

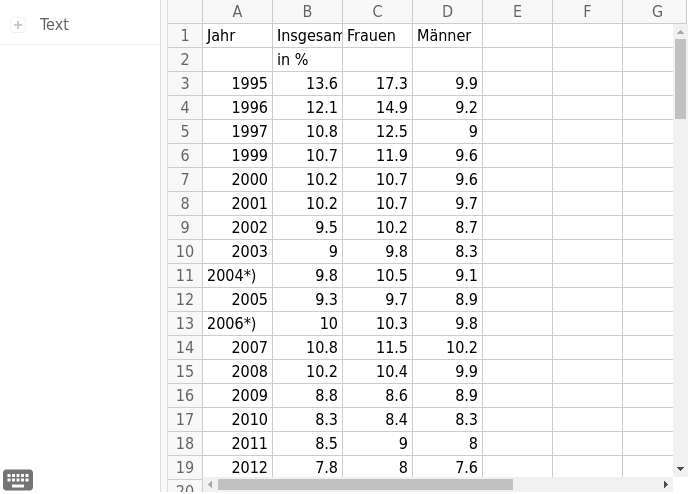

Um mit Geogebra ein Säulendiagramm erstellen zu können, müssen zuerst wieder Daten in die Tabellenansicht eines Geogebra-Arbeitsblattes eingegeben werden.
Anschließend werden die Daten markiert, die in einem Säulendiagramm dargestellt werden sollen.
ACHTUNG! Geogebra kann z.B. nicht die Daten von Mädchen und Buben getrennt in jeweils zwei Säulen nebeneinander darstellen, sondern nur eine einzige Datenspalte bzw. einen einzigen Datensatz in einem Säulendiagramm darstellen.
Wenn die Daten markiert sind, klickst du auf das kleine Dreieck rechts unten des zweiten Symbols von links
. Es erscheint eine Auswahl.
Klicke auf den Unterpunkt „Analyse einer Variablen“. Alle von dir markierten Daten werden angezeigt. Klicke auf „Analyse“.
Es erscheint ein Fenster mìt dem Titel „Datenanalyse“.
Hier kannst du nun verschiedene Diagramme und weiter Einstellungen wählen:
Oberhalb des Diagramms kannst du den Diagrammtyp wählen. Du kannst zum Beispiel die Daten in einem Balkendiagramm oder in einem Boxplot, etc. darstellen.
Außerdem kannst du zusätzlich noch statistische Kennzahlen, alle Datenwerte und ein zweites Diagramm anzeigen. Dazu musst du auf das jeweilige kleine Symbol unterhalb der Menüsymbolleiste der Datenanalyse klicken.
Um statistische Kennzahlen oder die Gesamtanzahl der Werte anzuzeigen, klickst du auf das 2. Zeichen von links (ein Summenzeichen mit einem x).
Möchtest du alle Datenwerte anzeigen lassen, klicke auf das 3. Zeichen von links (dort sind die Zahlen 1,2,3,4,5,6 abgebildet).
Möchtest du ein zweites Diagramm anzeigen, klickst du auf die 4. Schaltfläche von links. Es zeigt dann automatisch einen anderen Diagrammtyp an – aber auch hier kannst du wiederum einen anderen Diagrammtyp wählen.
. Es erscheint eine Auswahl.
Klicke auf den Unterpunkt „Analyse einer Variablen“. Alle von dir markierten Daten werden angezeigt. Klicke auf „Analyse“.
Es erscheint ein Fenster mìt dem Titel „Datenanalyse“.
Hier kannst du nun verschiedene Diagramme und weiter Einstellungen wählen:
Oberhalb des Diagramms kannst du den Diagrammtyp wählen. Du kannst zum Beispiel die Daten in einem Balkendiagramm oder in einem Boxplot, etc. darstellen.
Außerdem kannst du zusätzlich noch statistische Kennzahlen, alle Datenwerte und ein zweites Diagramm anzeigen. Dazu musst du auf das jeweilige kleine Symbol unterhalb der Menüsymbolleiste der Datenanalyse klicken.
Um statistische Kennzahlen oder die Gesamtanzahl der Werte anzuzeigen, klickst du auf das 2. Zeichen von links (ein Summenzeichen mit einem x).
Möchtest du alle Datenwerte anzeigen lassen, klicke auf das 3. Zeichen von links (dort sind die Zahlen 1,2,3,4,5,6 abgebildet).
Möchtest du ein zweites Diagramm anzeigen, klickst du auf die 4. Schaltfläche von links. Es zeigt dann automatisch einen anderen Diagrammtyp an – aber auch hier kannst du wiederum einen anderen Diagrammtyp wählen.Möchtest du mehrere Datenreihen miteinander vergleichen, dann kannst du bei Geogebra die Datenreihen in mehreren Boxplots darstellen. Wenn die Daten markiert sind, klickst du auf das kleine Dreieck rechts unten des zweiten Symbols von links . Es erscheint eine Auswahl. Klicke auf den Unterpunkt „Analyse mehrerer Variablen“
.
Alle von dir markierten Daten werden angezeigt. Hier könntest du eventuell falsch ausgewählte Datenspalten löschen. Klicke auf „Analyse“. Dann wird jede Datenspalte als Boxplot angezeigt.
Es erscheint ein Fenster mìt dem Titel „Datenanalyse“.
Wie bei der Analyse einer Variablen kannst du auch hier zusätzlich noch statistische Kennzahlen, alle Datenwerte und ein zweites Diagramm anzeigen.
. Es erscheint eine Auswahl. Klicke auf den Unterpunkt „Analyse mehrerer Variablen“ .
Alle von dir markierten Daten werden angezeigt. Hier könntest du eventuell falsch ausgewählte Datenspalten löschen. Klicke auf „Analyse“. Dann wird jede Datenspalte als Boxplot angezeigt.
Es erscheint ein Fenster mìt dem Titel „Datenanalyse“.
Wie bei der Analyse einer Variablen kannst du auch hier zusätzlich noch statistische Kennzahlen, alle Datenwerte und ein zweites Diagramm anzeigen.Diagramme
AUFGABE
- Erstelle zuerst für die Schulabgänger und Schulabgängerinnen (insgesamt) ein Balkendiagramm, einen Dotplot und einen Boxplot. Wähle zwei Diagrammtypen aus, die für dich aussagekräftig sind und stelle sie gleichzeitig dar. Zeige alle statistischen Kennzahlen und Datenwerte an.
- Zeichne die Daten der Schulabgänger und Schulabgängerinnen in zwei verschiedene Boxplots und lass alle statistischen Kennzahlen anzeigen. Vergleicht die beiden Boxplots und schreibt 8 verschiedene Aussagen dazu, die auf diese beiden Boxplots bzw. die Daten zutreffen.
