Géométrie d'un aéronef
- Auteur :
- Poquillon
Mesurons quelques caractéristiques géométriques d'un avion de transport

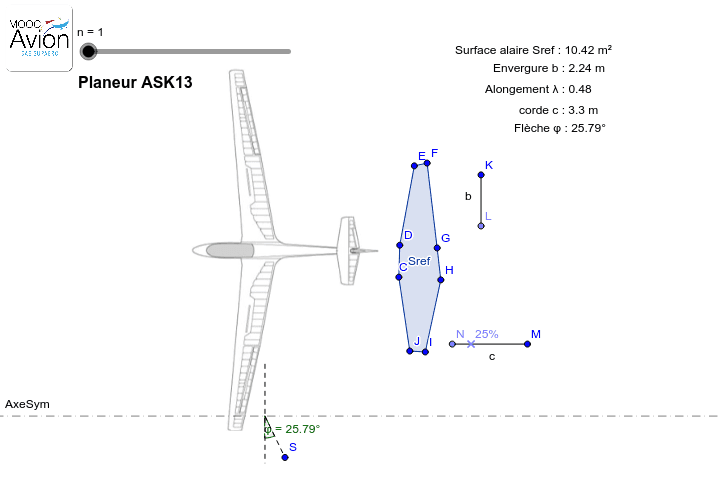

vous avez ci-dessous la silhouette de différents aéronefs :
# le planeur Schleicher ASK13 : un planeur biplace école ;
# le Mirage III avion de chasse supersonique ;
# le Beechcraft B200, petit bi-turbopropulseur de transport régional ;
# l'Airbus A300, jet de transport transsonique de 2ème génération ;
# le Comet premier jet de transport commercial.
Vous pouvez passer d'un avion à l'autre en déplaçant le curseur.
Pour zoomer, clic sur l'avion puis ctrl "+" ou ctrl "-"
- En déplaçant le segment K,L, mesurez l'envergure b de l'avion.
- En déplaçant les points C,D,E,F,G,H,I,J du polygone sur la voilure, mesurez la surface de référence Sref. Vous aurez alors accès à l'allongement b²/Sref;
- Positionnez correctement son axe de symétrie "AxeSym" et positionnez le point S pour mesurer la flèche au bord d'attaque;
- En positionnant la corde NM successivement à l'emplanture puis près du bord marginal (saumon ou extrémité de l'aile), essayez de déterminer la flèche à 25%de la corde.
