Ebakidura jardueren eta Makurdura momentuen diagrama

Egilea:
Fran

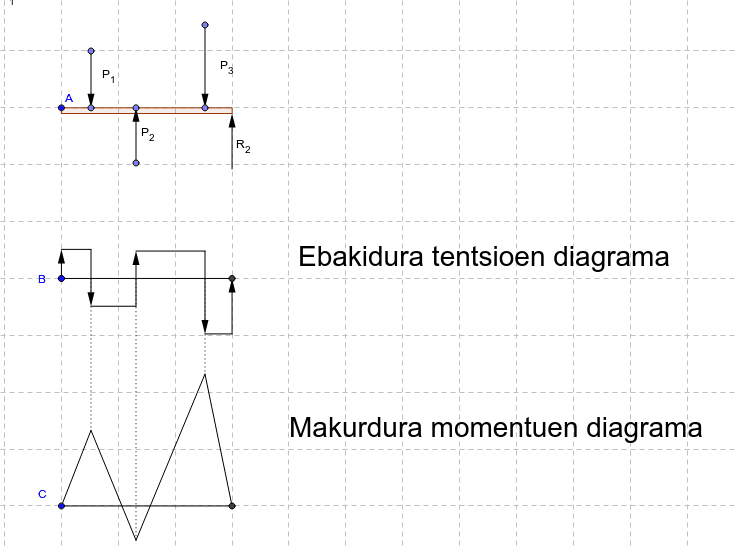

Simulazioak erakusten du barra horizontal bati egiten zaizkion zenbait karga bertikal eta mutur bietan euskarriek egiten dituzten "erreakzioak" Karga bertikal hauen balioa, posizioa eta noranzkoa aldatu dezakezu bektoreen hasierako eta amaierako puntuak mugiaraziz. Behekaldean agertzen dira ebakidura esfortzuen diagrama eta Makurdura Momentuen diagrama.
Ebakidura esfortzuen diagrama oso inportantea da Makurdura Momentu maximoko puntuak aurkitzeo. Hauek beti daude Q, ebakidura jarduera, zeinuz aldatzen den puntuetan. Oharra: A, B eta C puntuak higitu daiteke gora eta behera diagramak hobeto ikuteko.
