Anwendung eines Viergelenk
Anwendbarkeit der graphischen Konstruktionsmethodik

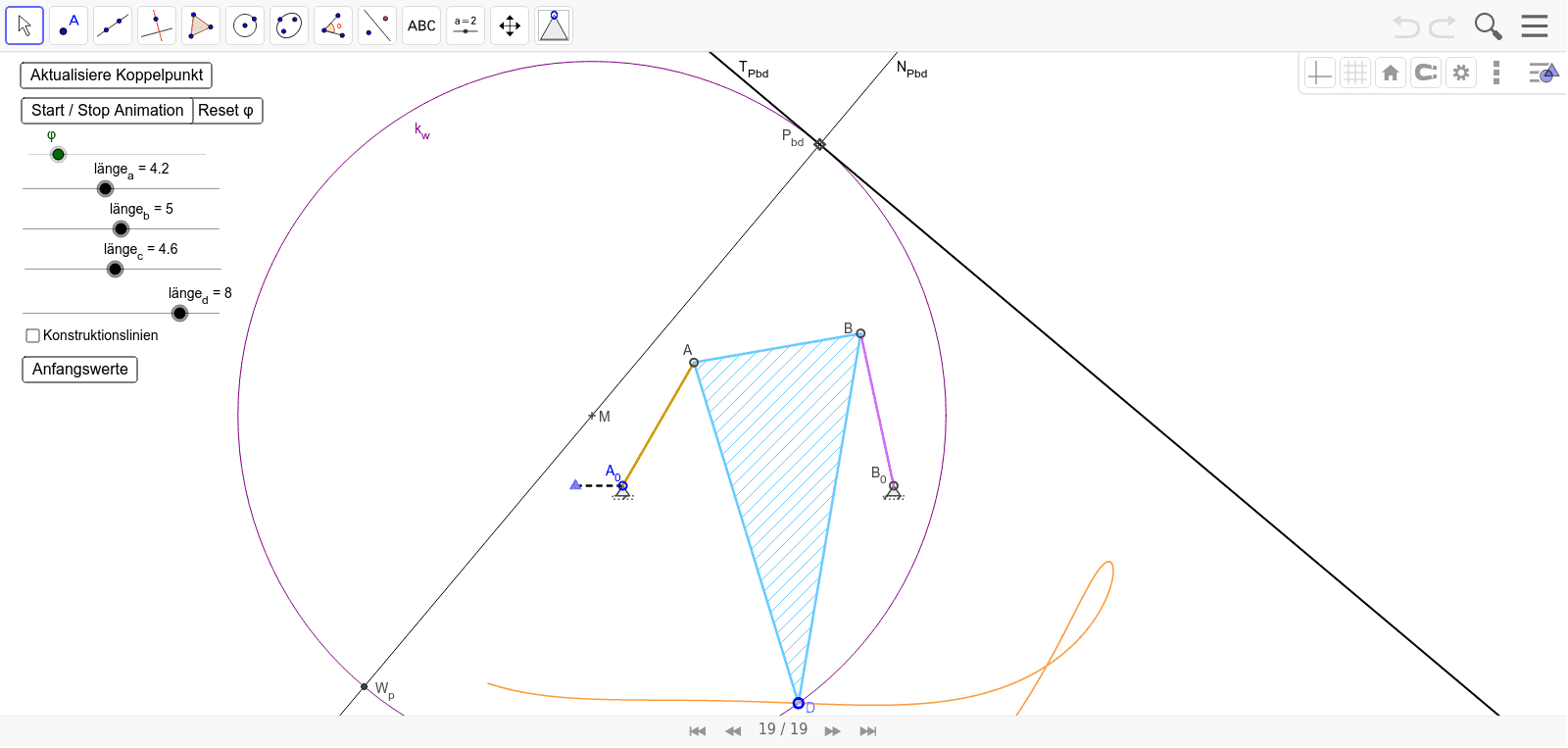

Dieses Arbeitsblatt soll die praktische Anwendbarkeit der graphischen Getriebeanalyse zeigen.
Jeder Punkt des Wendekreises hat momentan keine Krümmung. Dieser Koppelpunkt wird demnacht auf einem "geraden" Abschnitt geführt.
Viele getriebetechnische Aufgaben sehen vor eine rotatorische Bewegung auf eine lineare zu übersetzen; hier bietet sich obige Konstruktion an.
In Arbeitsblatt veränderbar:
- Längen aller Getriebeteile
- Ein- /Ausblenden der Konstruktionslinien
- Animation
- Der Punkt der Koppel auf dem Wendekreis kann verschoben werden und muss anschließend aktualisiert werden (2 mögliche Lösungen -> alternative Lösung durch erneute Aktualisierung)
- Der Punkt kann beliebig verschoben werden
- Der Punkt kann beliebig auf dem Kreis um mit Radius länged verschoben werden
