Hlavní přímky roviny
- Author:
- Šárka Voráčová
- Topic:
- Straight Lines, Planes

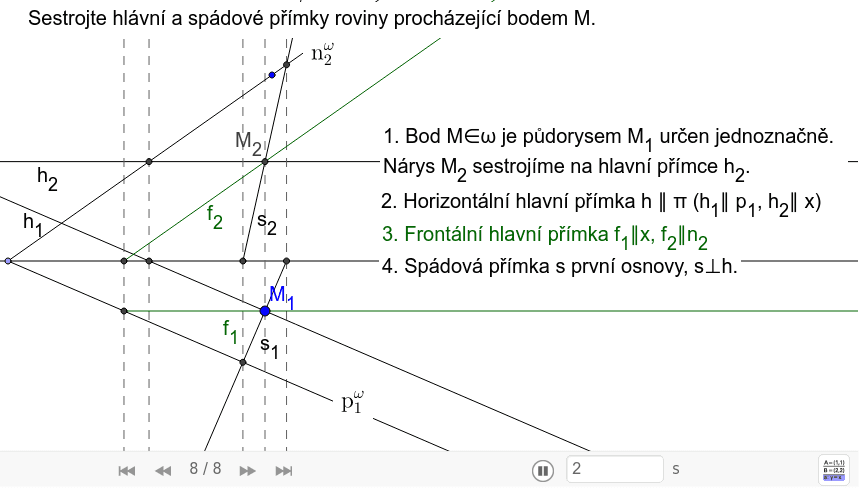

Rovina je dána stopami. Bod M roviny je určen svým půdorysem. Sestrojte horizontální hlavní přímku roviny h, frontální hlavní přímku f a spádovou přímku první osnovy s.
Horizontální hlavní přímka (1. osnovy) je rovnoběžná s půdorysnou, spádová přímka je na ni kolmá. V půdoryse se pravý úhel zobrazí jako pravý (viz věta o pravoúhlém průmětu pravého úhlu). Nárys spádové přímky odvodíme pomocí stopníků.
