ONDA SINUSOIDALE PARZIALIZZATA (elettronica):

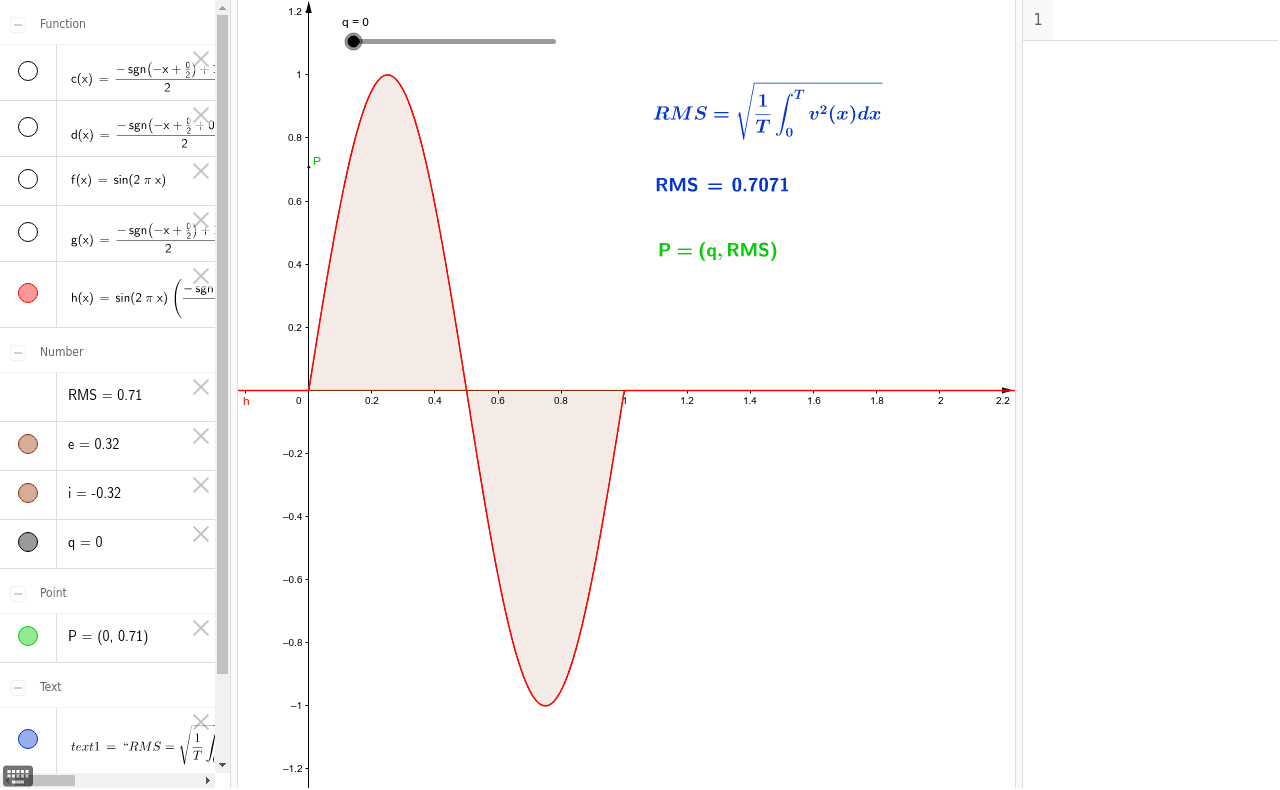

questa simulazione mostra la forma d'onda di un periodo di una sinusoide parzializzata tramite un dimmer.
Tramite il cursore q si cambia il periodo di tempo dopo il quale un eventuale triac del circuito inizia a condurre
d=0 0% semiperiodo
d=1 100% semiperiodo
l'RMS (Root Main Square) è il valore efficace dell'onda parzializzata ed è calcolato tramite l'espressione indicata.
l'RMS trovato è riferito a una sinusoide di ampiezza 1v per trovare il valore efficace di una qualsiasi sinusoide parzializzata basta moltiplicare tale valore per l'ampiezza della sinusoide presa in esame.
