Pantographe

Auteur :
Jean Roussie
Le pantographe, instrument servant à reproduire des dessins en en modifiant l'échelle, est une application du Théorème de Thalès.

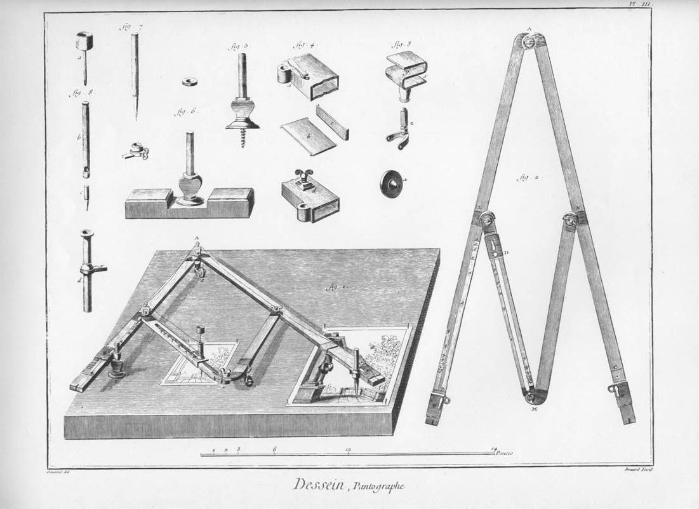

Planche de description dans l'Encyclopédie de Diderot.
Planche de description dans l'Encyclopédie de Diderot.
L'appliquette ci-dessous propose une simulation de pantographe.
  • Les segments marrons représentent les bras du pantographe
  • Le curseur du pantographe est situé au point A
  • Le traceur est situé au point B

  1. Déterminer le rapport d'agrandissement de ce pantographe si a=1
  2. Exprimer le rapport d'agrandissement en fonction de a
