Les réglages de l'oscilloscope

Auteur :
claudelg

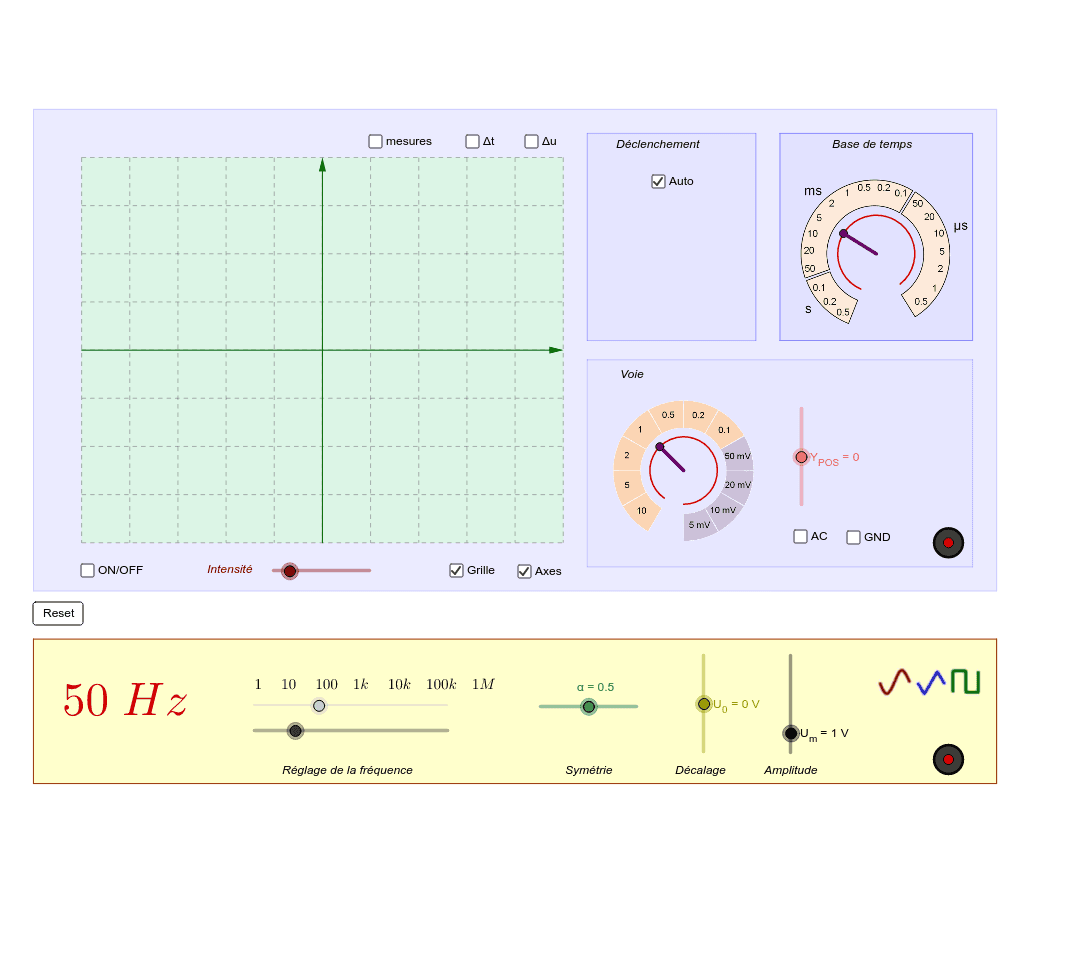

Vous disposez d'un générateur basses fréquences délivrant les signaux habituels et d'un oscilloscope monocourbe. Saurez-vous réaliser les réglages nécessaires en fonction des consignes ci-dessous ? N'oubliez pas d'appuyer sur le bouton de mise sous tension et ajustez dans un premier temps la sensibilité verticale et la base de temps. Le bouton Reset agit à la fois sur les réglages de l'oscilloscope et sur ceux du GBF. Ce n'est pas un bouton "Autoset" de l'oscilloscope.
1. Générer une tension sinusoïdale de fréquence 100 Hz et d'amplitude 5 V. Mesurer la période avec le curseur . 2. Ajouter au signal précédent une tension de décalage de 3 V. Que se passe-t-il quand on coche la case ? 3. Décocher le mode déclenchement "Auto" et étudier les effets du niveau de déclenchement sur l'affichage du signal. 4. Générer un signal rectangulaire de fréquence 5 kHz, d'amplitude 1 V, de rapport cyclique (symétrie) 0.6 et de tension de décalage 1 V. Décaler le zéro de l'oscilloscope vers le bas et augmenter convenablement la sensibilité verticale. Quelle est la valeur moyenne d'un tel signal ? Sa valeur efficace vraie ?
