Synthese eines ebenen 4R-Getriebes
- Topic:
- Planes
Übung Bewegungstechnik Blatt 1 - Aufgabe 1 Getriebesynthese
Gegeben:
DIN A4 hoch:
Gesucht:
Es sind die Kurbel und das Koppeldreieck eines Viergelenks gegeben, das die Lage 1 kennzeichnet. und sind zwei weitere Lagen des Koppelpunktes . Die Punkte und liegen auf einer, um den Winkel geneigten Geraden.
Bestimmen Sie so, dass die Lagen und erfüllt sind!

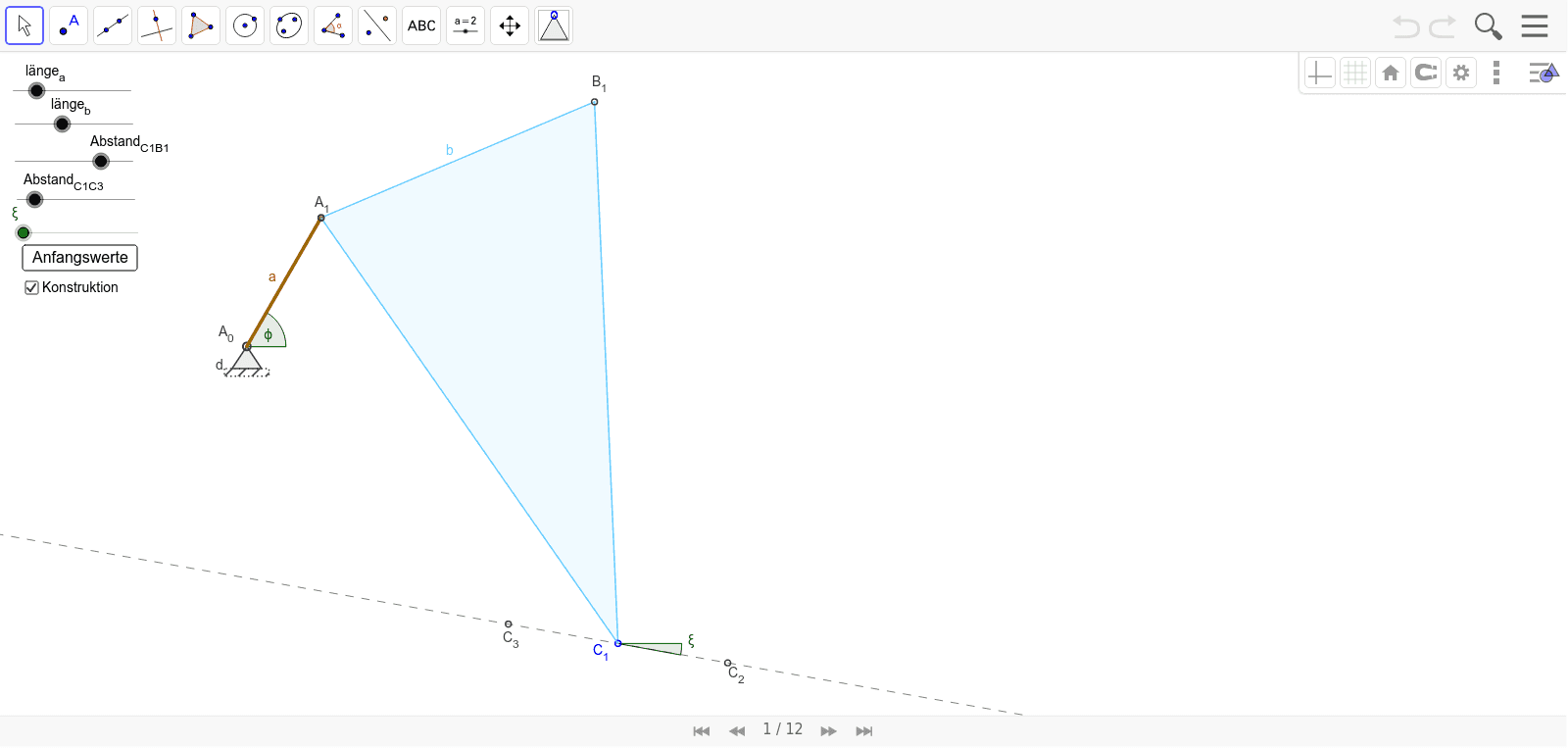

In Arbeitsblatt veränderbar:
- Länge von Kurbel und Koppel
- Abstand
- Abstand
- Zurücksetzen der Anfangswerte
- Winkel
- Animation
- Ein-/Ausblenden von Konstruktion, Konstruktionsprotokoll und Animation
