SR5 - Perspectiva cònica central
- Autor:
- Josep Iglesias
- Tema:
- Geometria
En aquest document es treballa la perspectiva cònica central.

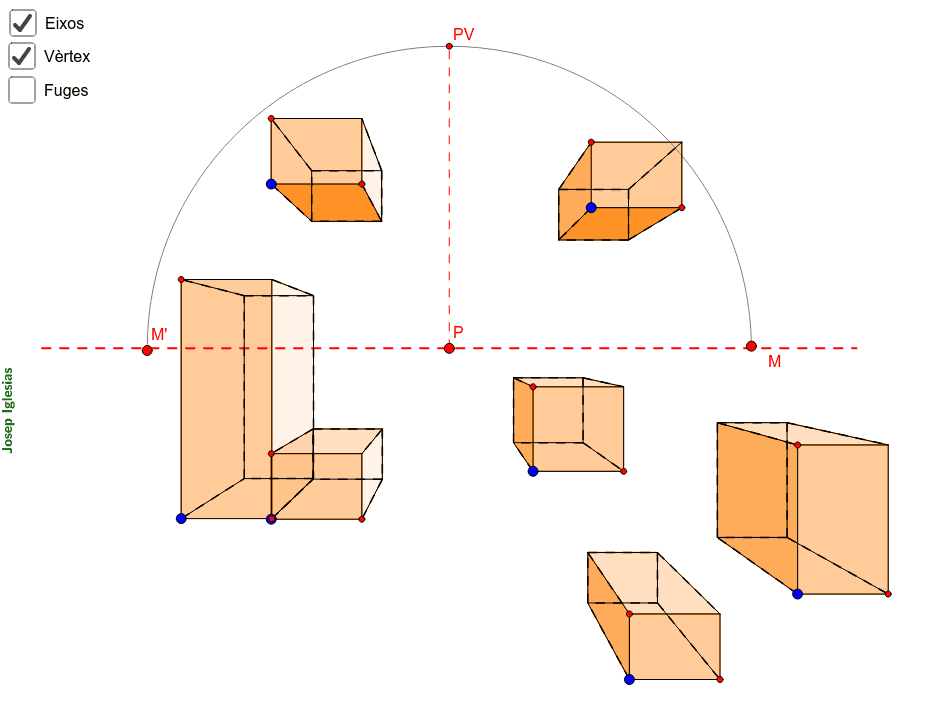

En aquest document pots veure que passa quan desplacem diferents volums de base quadrada al voltant d'un punt de fuga.
La perspectiva cònica central és aquella en que els objectes que es projecten tenen dues de les seves direccions paral·leles al pla del quadre, la tercera direcció és perpendicular al PQ i per tant totes aquestes arestes convergeixen en un punt anomenat Punt de Fuga (P).
Les dimensions d'amplada i d'alçada sempre es determinen en el contorn del pla del quadre i mitjançant el punt de fuga es projecten cap a ell.
Per poder resoldre correctament les profunditats, el que es determinar els Punts Mètrics (M i M'), són punts que estan a una distància de P determinada per la distància del PV sobre el pla del quadre. Podeu comprovar com es veu la perspectiva en funció de si ens allunyem o ens acostem.

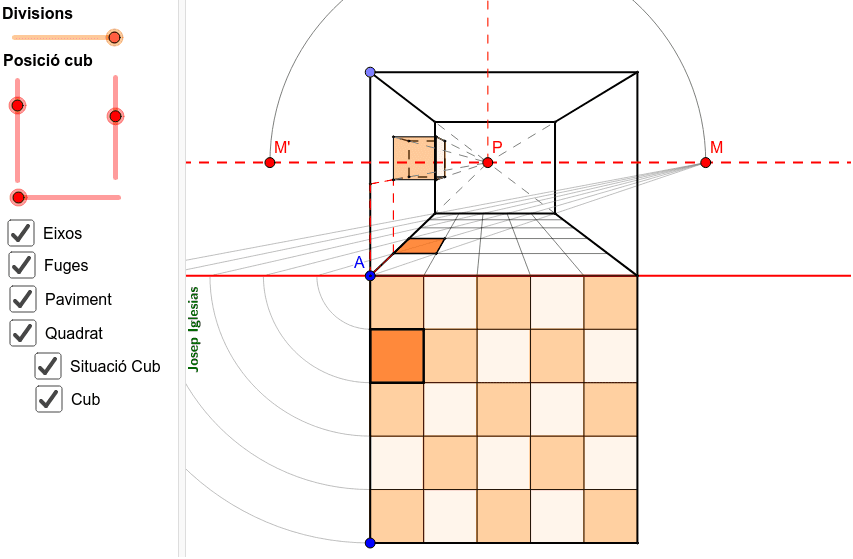

Per exemple, per fer la profunditat de la quadricula d'aquest dibuix, primer es transporten les profunditats al costat esquerra del quadre. Llavors aquestes distàncies s'uneixen amb el punt M i la intersecció d'aquestes rectes amb el segment AP, ens dona la profunditat.
La resta és anar practicant fins a veure totes les relacions entre amplada, alçada i profunditat.
