Šroubovice v Mongeově promítání
- Author:
- Šárka Voráčová

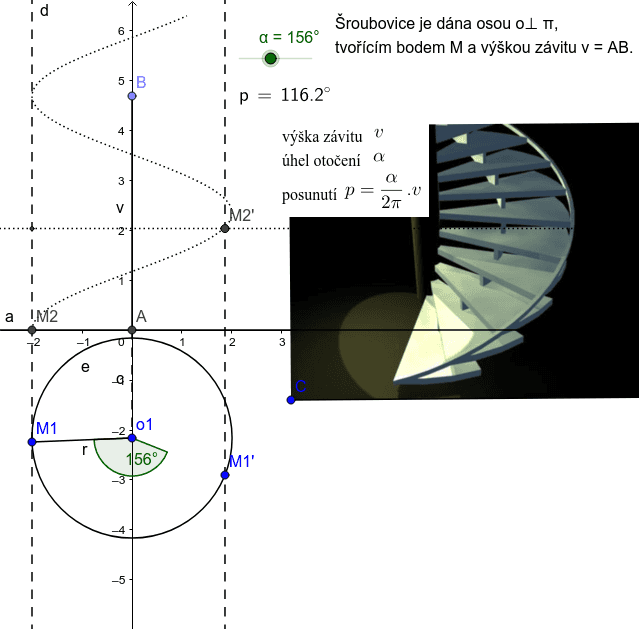

Osa šroubového pohybu je kolmá k půdorysně. Koeficient přímé úměrnosti úhlu otočení a velikosti posunutí je dán výškou jednoho závitu v = AB.
Šroubovice je prostorová křivka konstantní křivosti i konstantního spádu.
Půdorysem je kružnice, nárysem sinusoida. Bodovou konstrukci nárysu zobrazíte jako stopu bodu M2'.
