Santa María de Novella. Composición geométrica.
El diseño de la fachada de Santa María Novella toma como base el cuadrado como módulo que se repite para formar otros de mayor tamaño: 2, 4 u 8 veces más grandes y también podemos reconocer el círculo o el hexágono regular.

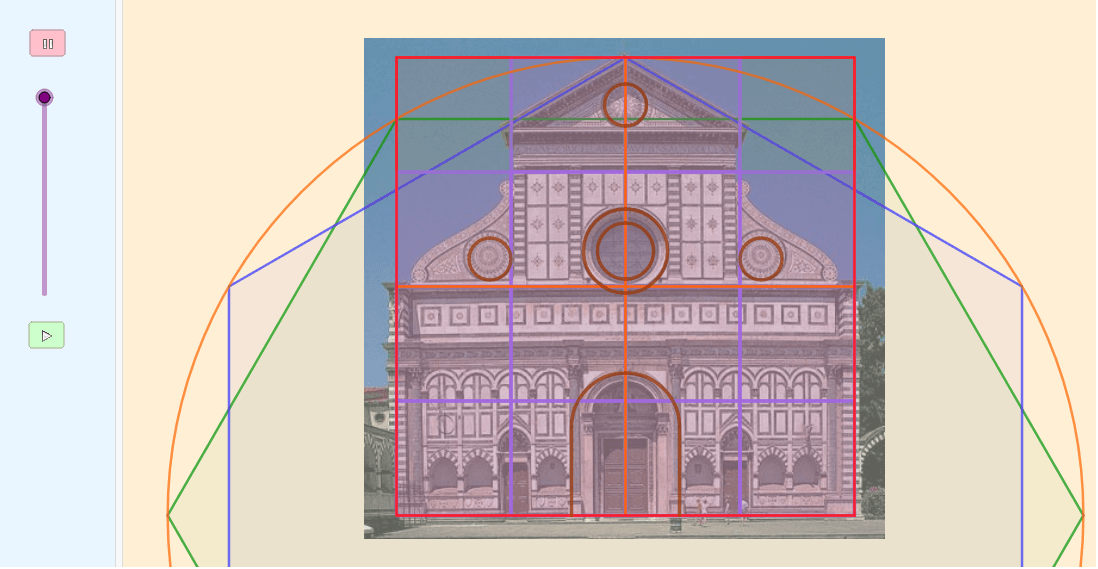

Pulsa el botón Play para iniciar una secuencia de animación que muestra elementos geométricos de la composición de la obra:
(1) La fachada completa se puede inscribir en un cuadrado
(2) Trazamos un círculo con centro en el punto medio de la base del cuadrado y radio el lado
(3) Dibujamos dos hexágonos regulares inscritos en el hexágono: uno con un lado paralelo al suelo y el otro girado 30º que enmarca el frontón de la parte superior. Las intersecciones de algunas diagonales marcan puntos importantes de la fachada como el óculo central.
(4) Destacamos los elementos circulares y el arco de medio punto sobre la puerta principal.
(5) Jugamos con los cuadrados para destacar el carácter modular del diseño. Incluso el friso central contiene quince cuadrados cada uno con un diseño distinto.
Bibliografía:
Francisco Martín Casalderrey. Santa María Novella. Armonía bicolor. Revista Suma núm 64, Junio 2010. Pp 81-84
