Synthese eines Klappmechanismus
Übung Bewegungstechnik Blatt 1 - Aufgabe 2 (vgl. DHP WS 1997/98 Aufgabe 4)

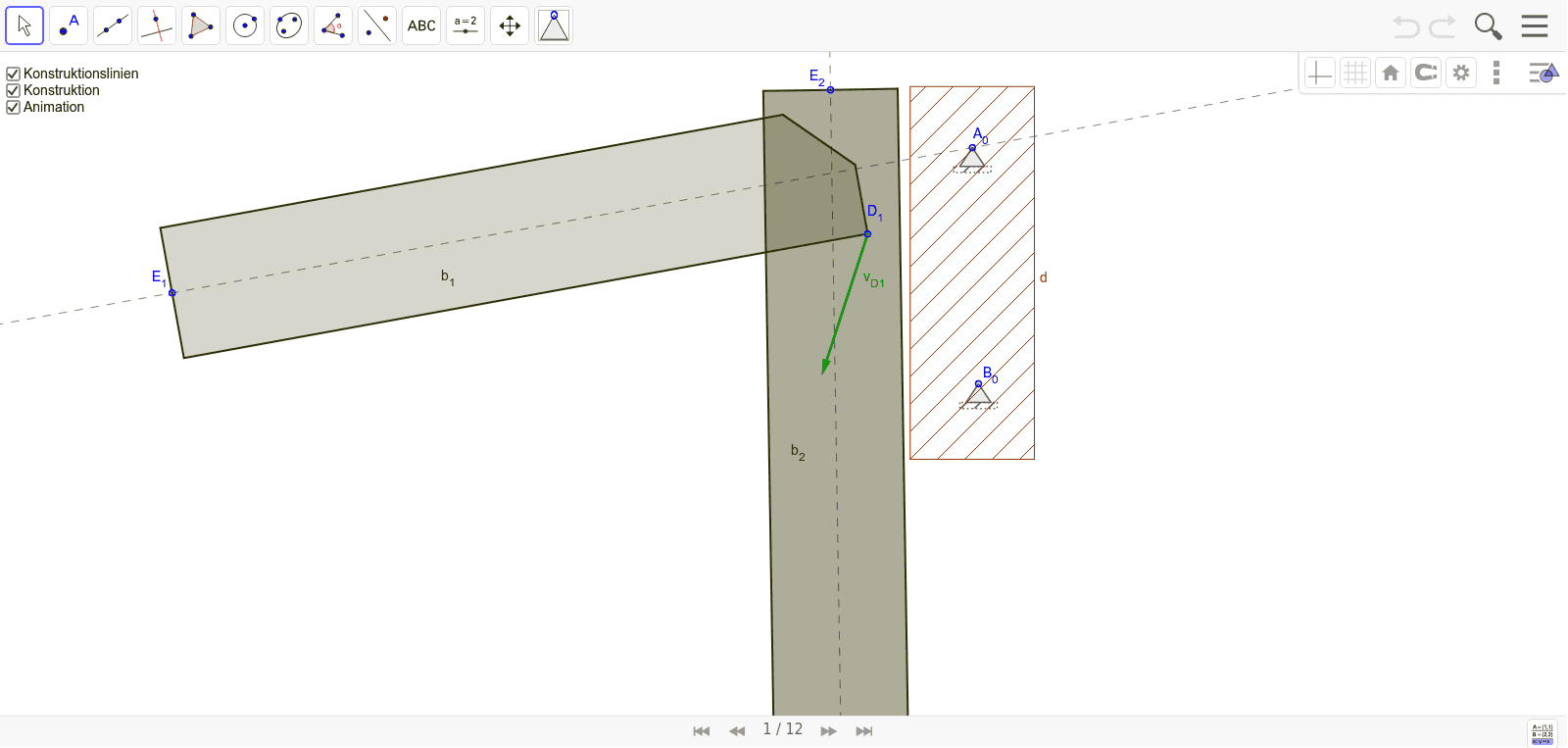

Das Führungsgetriebe für einen Hörsaal-Klapptisch ist zu konstruieren. Gegeben ist die Position der beiden Gestellpunkte und auf der Stütze und die Lage 1 (Arbeitsposition) und 2 (hochgeklappt) des Stahlprofils , an dem der Holztisch festgeschraubt wird. Damit beim Umklappen nicht die Stütze berührt, ist die Bewegungsrichtung des Punktes auf in der Lage 1 vorgegeben. Die Koppelpunkte und sollen auf der Gerade liegen.
Konstruieren Sie diese in beiden Lagen!
In Arbeitsblatt veränderbar:
- Animation
- Ein-/Ausblenden von Konstruktion, Konstruktionsprotokoll und Animation
