Homología. Rectas límite 03

Tema:
Rectas

Situar el centro de homología para obtener un ángulo

Trazado

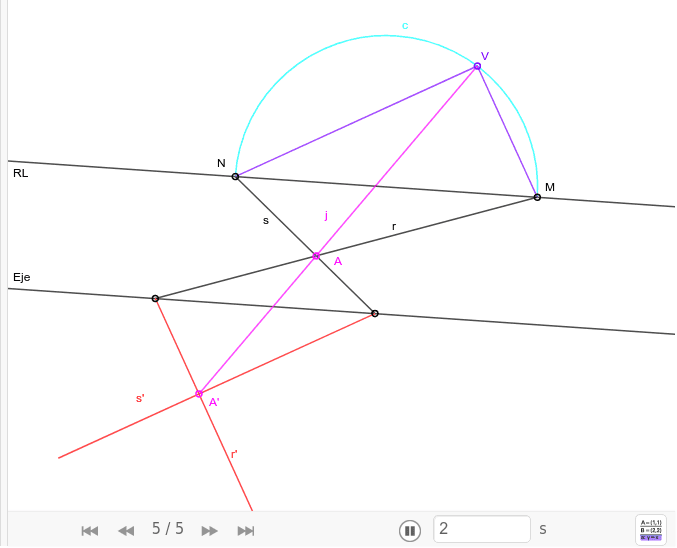

  1. De una homología se conocen la recta límite RL, el eje y dos rectas r y s. Queremos situar el centro de homología (V) de manera que r' y s' sean perpendiculares.
  2. Trazamos el arco capaz de 90º para el segmento MN (puntos límite de r y s).
  3. Tomamos un punto cualquiera del arco c y los unimos con M y N.
  4. Sabemos que VM y VN serán paralelos a r' y s' respectivamente. Las trazamos.
  5. Por supuesto, el punto A, intersección de r y s, será transformado de A', intersección de r' y s'
Observa que para cualquier posición de V en el arco, r' y s' resultan perpendiculares
