Ejercicio proyecciones de un paralelogramo ABCD
- Tema:
- Paralelogramo

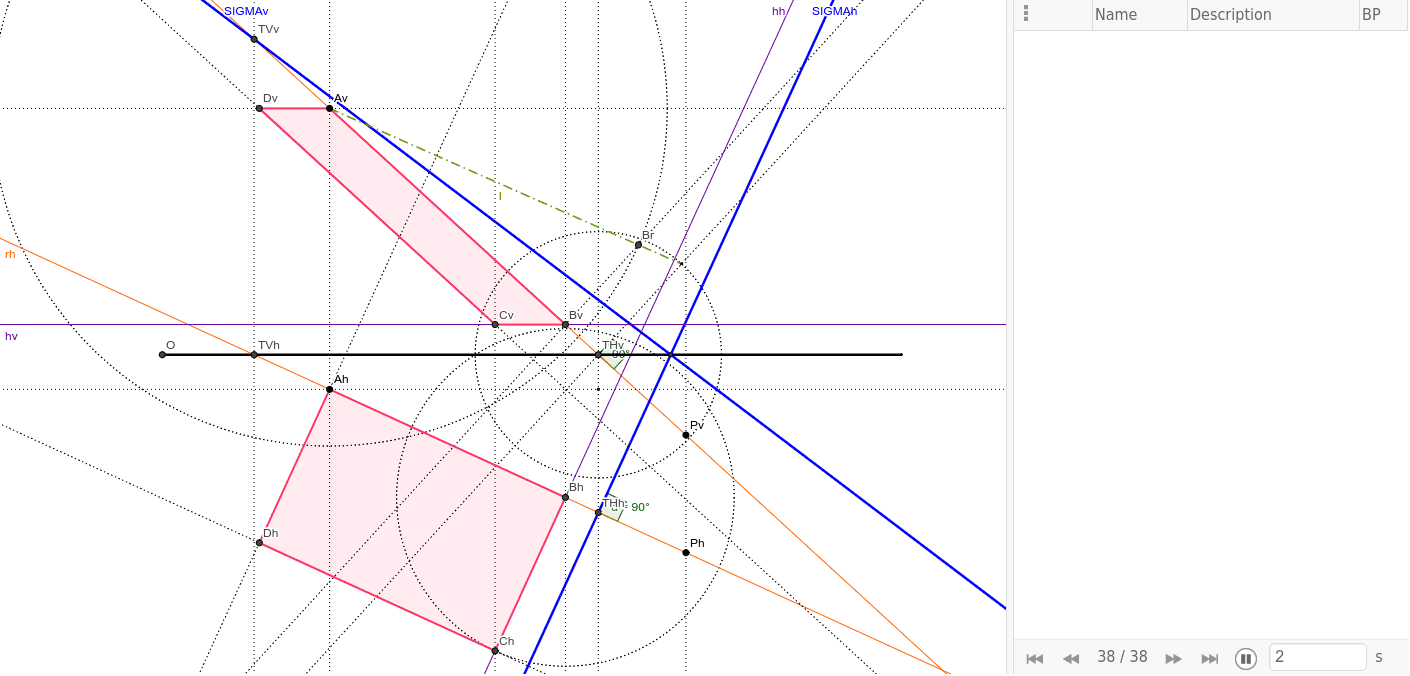

Se desea dibujar las proyecciones diédricas de un paralelogramo ABCD. Se sabe que la recta r(A, P) es una de las rectas de máxima pendiente del plano de la figura y que, además, contiene al lado AB, el cual mide 6 unidades (B de menor cota que A). Además, se sabe que el lado BC es horizontal y mide 3 unidades (C de mayor vuelo que B).
Al reproducir el Protocolo de Construcción, podrás observar el proceso paso a paso.
