Thermodynamischer Kreisprozess nach STIRLING

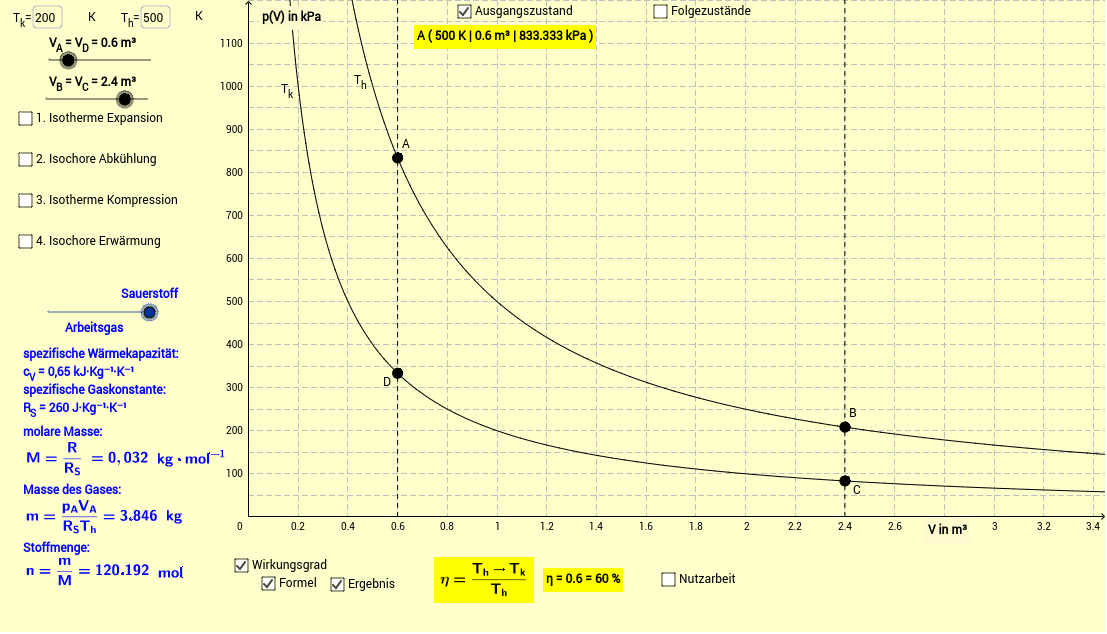

Neben dem Kreisprozess von CARNOT ist der Kreisprozess von STIRLING als idealisierter Kreisprozess bekannt geworden. Im Unterschied zu CARNOT enthält er keine adiabatischen Zustandsänderungen. Untersuchen Sie die einzelnen Phasen (Zustandsänderungen) des geschlossenen Kreislaufs und berechnen Sie ausgehend von Zustand 1 alle weiteren thermodynamischen Zustände. Beachten Sie, bei welchen Zustandsänderungen Wärme ausgetauscht wird und wo Volumenarbeit verrichtet wird (Vorzeichen beachten!). Berechnen Sie diese Formen des Energieaustausches, um letztendlich die Nutzarbeit und den Wirkungsgrad angeben zu können.
Das Arbeitsgas kann gewechselt werden (Schieberegler).
