Harmonische Analyse eines Zweiwegegleichrichters

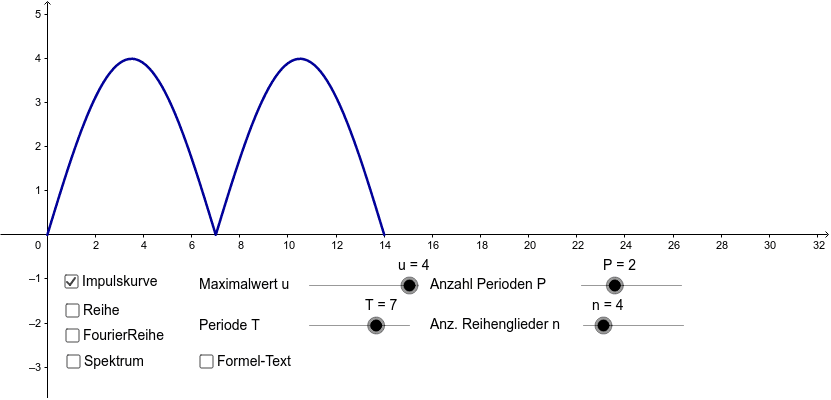

Sie sehen hier die Kurve eines Zweiwegegleichrichters. Sie können die Anzahl der dargestellten Perioden über den Schieberegler (P=...) ändern, sowie den Maximalwert u im Bereich u=1...4, sowie die Periodenlänge T im Bereich T=1...10 ändern. Die berechneten Werte werden entsprechend angepaßt.
Sie können die Fourier-Reihe anzeigen lassen und die Anzahl der Glieder in der Berechnung n=1...20 anpassen. Diese grüne Kurve entspricht der (roten) Kurve für die Reihe, welche die Fourier-Reihe nur im Bereich der angezeigten Perioden der Kurve anzeigt.
Weiterhin können Sie sich das Spektrum der Fourier-Reihe, sowie die Formel für die Fourier-Reihe anzeigen lassen.
Es wird deutlich, dass die Fourier-Reihe den allgemeinen Kurvenverlauf recht gut wiedergeben kann, jedoch die Nullstellen erst mit zunehmender Anzahl von Folgengliedern erreicht.
Es wird auch deutlich, dass die Fourier-Reihe an der Sprungstelle immer genau den Mittelwert von Ober- und Unterwert annimmt (= linker- und rechter Grenzwert).
Durch Klick auf das Symbol rechts oben in der Ecke kann das Bild jederzeit in den Start-Zustand zurück versetzt werden.
