Sincronizarea in energetica
- Autor:
- Arcadie Burlacu
Sincronizare in energetica

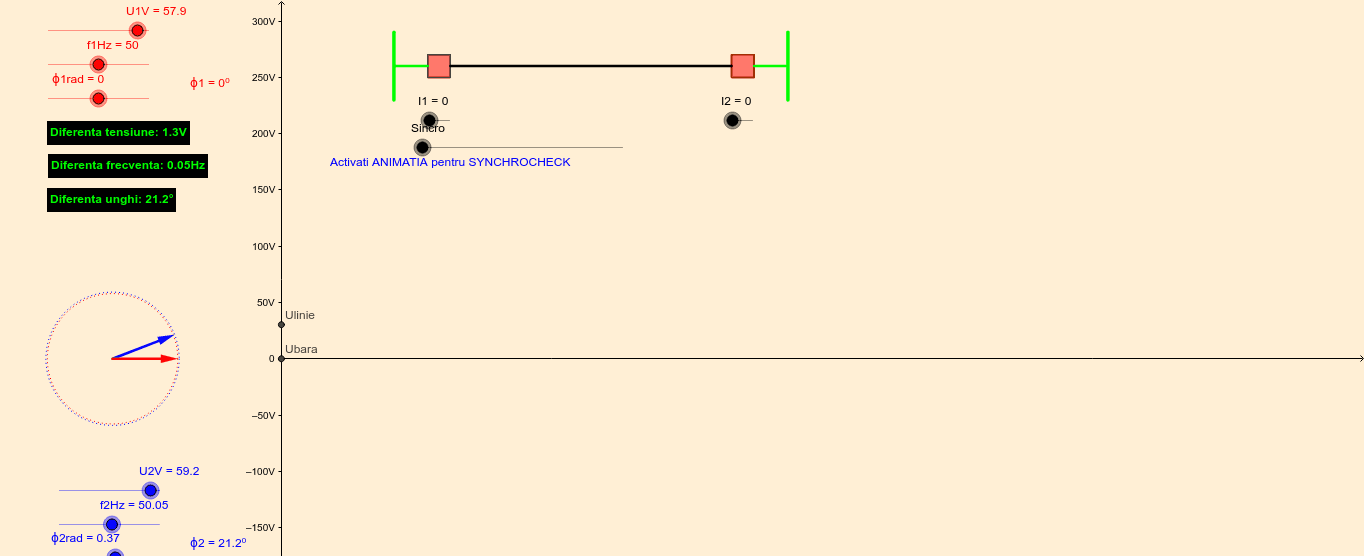

In partea stanga sus avem avem trei cursoare:
1. U1V: reglam in plaja 0-65V tensiunea secundara din TT bara
2. f1Hz: reglam in plaja 49-51Hz frecventa tensiunii secundare din TT bara
3. φ1rad: reglam in plaja –Π + Π radiani faza initiala a tensiunii secundare din TT bara, imediat in dreapta apare o caseta cu valoarea fazei initiale in grade sexagesimale φ1= ..°
In partea stanga jos avem avem alte trei cursoare:
1. U2V: reglam in plaja 0-65V tensiunea secundara din TT linie
2. f2Hz: reglam in plaja 49-51Hz frecventa tensiunii secundare din TT linie
3. φ2rad: reglam in plaja –Π + Π radiani faza initiala a tensiunii secundare din TT linie, imediat in dreapta apare o caseta cu valoarea fazei initiale in grade sexagesimale φ2= ..°
Pentru o mai buna reglare a parametrilor tensiunilor de bara si linie putem folosi sagetile stanga, dreapta de la tastatura bineinteles dupa selectarea cursorului.
Tot in stanga (intre cele doua grupe de cursoare) mai avem:
Caseta cu text cu culoare dinamica Diferenta tensiune: ...V
Caseta cu text cu culoare dinamica Diferenta frecventa: ...Hz
Caseta cu text cu culoare dinamica Diferenta unghi: ... °
Aceste casete au text colorat verde daca ΔU<5,8V, Δf<0,05Hz respectiv Δφ<25°; la depasirea acestor limite textul va fi colorat in rosu.
Sub aceste casete avem vizualizati cei doi fazori Ubara si Ulinie.
In partea centrala sus avem schitata o LEA de sistem cu intreruptoarele aferente si barele statiilor, toate culorile desenului fiind dinamice astfel:
A. Portiunea barelor se poate colora in:
Verde daca Ubara>40V respectiv Ulinie>40V
Albastru daca Ubara<15V respectiv Ulinie<15V
Rosu daca Ubara respectiv Ulinie are valori intre limitele de mai sus situatie in care functia de sincronizare din releul numeric de protectie se blocheaza
B. Portiunea liniei se poate colora in:
Verde daca cel putin un intreruptor este conectat
Negru daca niciun intreruptor este conectat
C. Intreruptoarele se pot colora in:
Rosu daca este deconectat
Verde daca este conectat
Gri daca a primit comanda de conectare dar nu este onectat (valabil doar pentru intreruptorul I1
Sub fiecare intreruptor gasim un cursor cu 2 pozitii pentru comanda de conectare (pozitia 1) respectiv deconectare (pozitia 0).
Mai jos avem cursorul Sincro pentru verificarea conditiilor de sincronizare (cele 200 milisecunde in care daca sunt indeplinite cele 3 conditii de sincronizare, intreruptorul va conecta); acest cursor poate fi actionat pas cu pas sau prin activarea functiei de Animatie pornita (click dreapta pe Sincro si click stanga pe Animatie pornita).
In partea centrala a foii de calcul avem reprezentate sinusoidal Ubara, Ulinie dar si Diferenta dintre cele 2 tensiuni. DU apare colorata in negru la inceput; daca conditiile de sincronism se mentin cel putin 200 milisecunde se face verde.
Cum procedam:
1. reglam din cursoare caracteristicile tensiunilor Ubara si Ulinie
2. conectam din cursorul I2 intreruptorul din statia B, astfel dam tensiune pe LEA (I2 si LEA se vor colora in verde)
3. dam comanda de conectare din cursorul I1 a intreruptorului din statia A (I1 se va colora in gri)
4. activam secventa de verificare a conditiilor de sincronizare cu cursorul Sincro
5. la sfarsit daca toate cele 3 conditii s-au mentinut 200ms, I1 va conecta
Nota bene: sunt situatii in care la inceput toate cele 3 conditii sunt indeplinite dar spre sfarsitul celor 200ms cel putin una dintre conditii nu mai este realizata si conectarea nu se face.
Exemplu: U1V=60V; f1Hz=50Hz; φ1rad=0rad; U2V=60V; f2Hz=50,5Hz; φ21rad=0,38rad; spre sfarsit Diferenta unghi iese din limita impusa (se face rosie de suparare), I1 ramane neconectat (culoare gri).
