Ebakidura jarduera edo esfortzuen diagrama

Egilea:
Fran

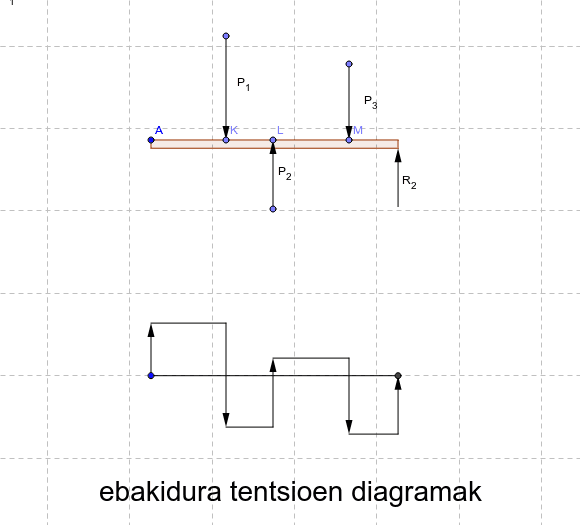

Simulazioak erakusten du barra horizontal bati egiten zaizkion zenbait karga bertikal eta mutur bietan euskarriek egiten dituzten "erreakzioak" Karga bertikal hauen balioa, posizioa eta noranzkoa aldatu dezakezu bektoreen hasierako eta amaierako puntuak mugiaraziz. Behekaldean agertzen dira ebakidura esfortzuen diagrama eta ikus dezakezuenez oso modu intuitiboan ikas daiteke diagrama egiten.
Ebakidura esfortzuen diagrama oso inportantea da Makurdura Momentuak kalkulatzeko. Azken hauek sekzioei tentsio normala egiten diote eta horrek ekar ditzake sekzioaren goiko aldean uzkurdura (edo luzapena) eta beheko aldean luzapena (edo uzkurdura) eta etendura mugara helduz gero egitura apurtu daiteke.
