Secção de uma pirâmide reta por um plano de topo 2
- Author:
- vera viana
Determine as projeções do tronco de pirâmide situado no primeiro diedro, resultante da secção produzida pelo plano de topo que contém o ponto P (0; 4; 5) e define um diedro de 45º de abertura para a esquerda com o plano horizontal de projecção, numa pirâmide reta de base horizontal, sabendo que:
- O (0; 6; 2) é o centro da circunferência que circunscreve o pentágono regular da base e o ponto A, com 1,5 de afastamento e abcissa positiva, é um dos seus vértices;
- AO = 5cm;
- a pirâmide tem 8cm de altura
- o tronco de pirâmide pretendido contém a maior parte da base.
Embora o exercício apareça já concluído, a aplicação apresenta uma barra inferior através da qual se pode retroceder ou avançar na resolução do exercício.

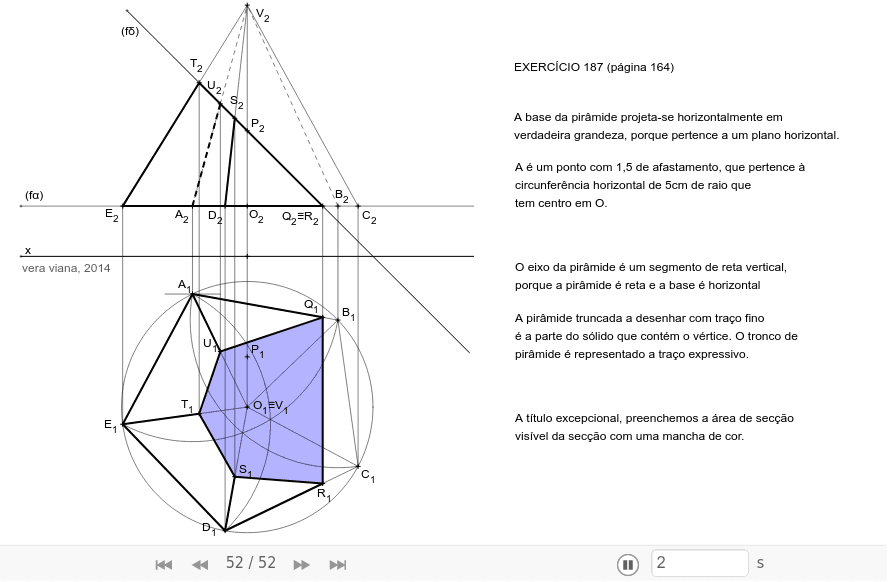

Esta aplicação é uma construção passo-a-passo com um exemplo de resolução possível para o problema proposto.
