Filtrage des ponts redresseurs à diodes

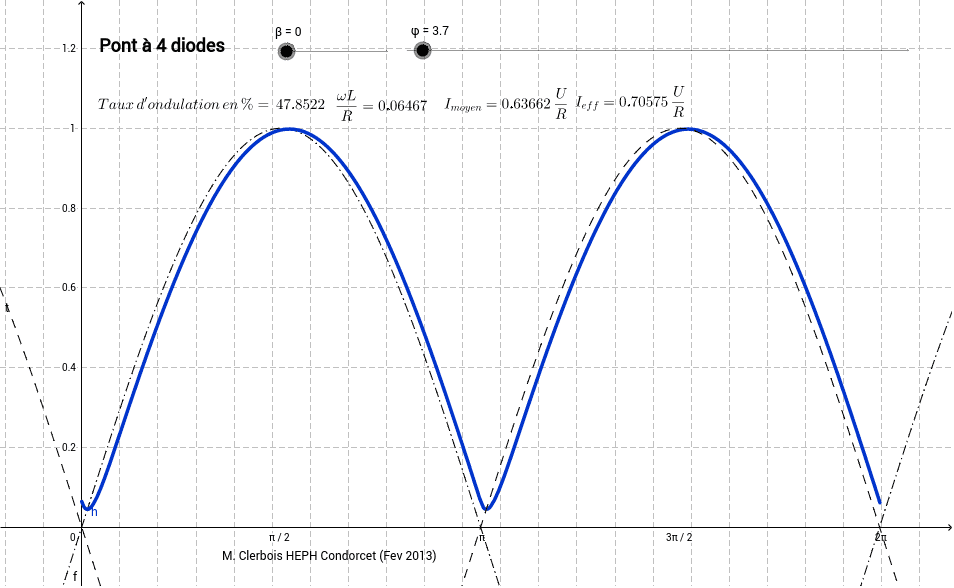

Cet outil permet de déterminer la valeur de la self de lissage nécessaire pour obtenir un taux d'ondulation du courant fourni par le pont redresseur à la charge. (Charge résistive + self de lissage) En donnant la valeur 0° à Beta, on étudie le cas d'un pont redresseur monophasé à quatre diodes. En donnant la valeur 30° à Beta, on étudie le cas d'un pont redresseur triphasé à trois diodes. En donnant la valeur 60° à Beta, on étudie le cas d'un pont redresseur triphasé à six diodes. Enfin en donnant la valeur 75° à Beta, on étudie le redresseur utilisant 12 diodes. L'angle Phi correspond au déphasage d'un circuit RL en alternatif. R représente la résistance de charge du pont. L représente la self de lissage du pont.
Pour les quatre types de ponts, déterminer la valeur de l'angle Phi qui permet d'obtenir un taux d'ondulation inférieur à 1%?
