Drehstrom und Oberschwingungen
- Autor:
- Albert Thalhammer

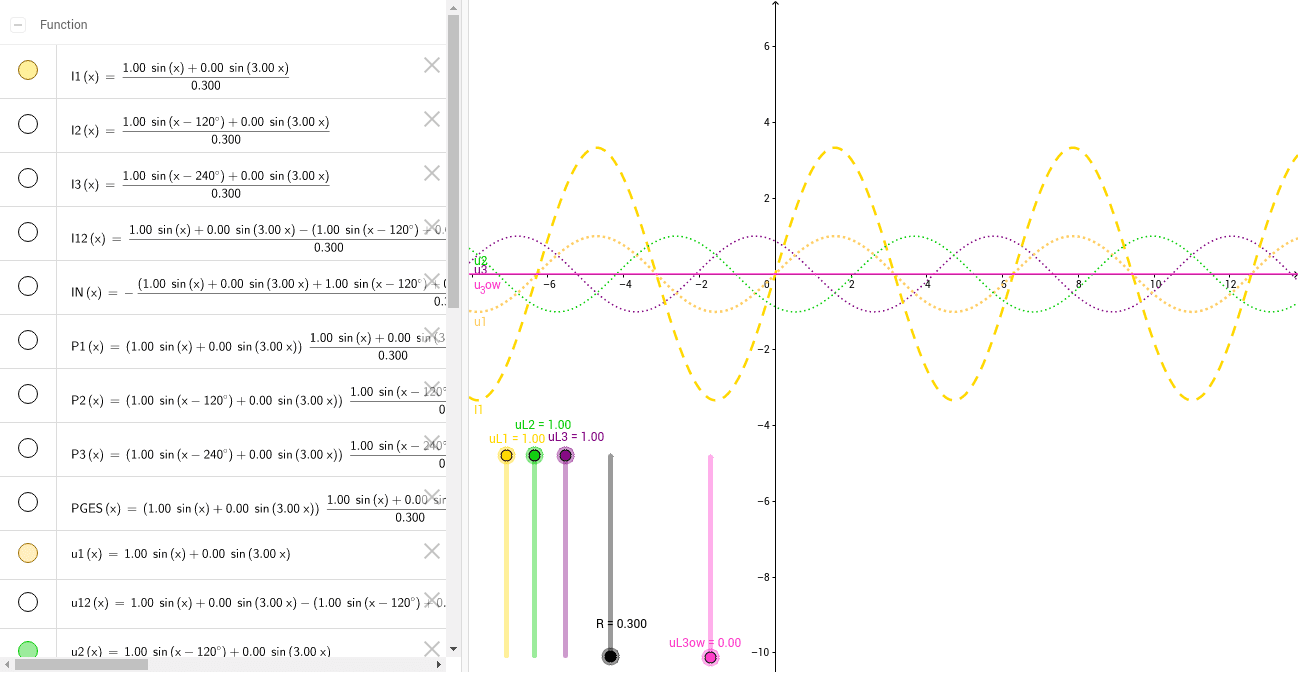

Dreiphasen Wechselstrom: Spannungen und Ströme bei Oberschwingungen
Sinusförmige Ströme im Dreiphasensystem heben sich bei symmetrischer Belastung auf, im Neutralleiter fließt dabei kein Strom.
Nichtlineare Verbraucher verursachen aber Überlagerungen der Netzspannungen durch Oberschwingungen, es liegen keine sauberen Sinussignale mehr vor. Bemerkenswert sind z.B. die dritten Harmonischen als Auswirkungen von Schaltnetzteilen etc.
Diese Überlagerungen stören die Symmetrie, es kommt zu Ausgleichsströmen im Neutralleiter.
