Visualização de Malha Pequena de Elementos Finitos
- Autor:
- adeildoamorim
Este exemplo mostra um aplicativo que pode ser utilizado para verificar os resultados de um programa de visualização de elementos finitos em desenvolvimento.

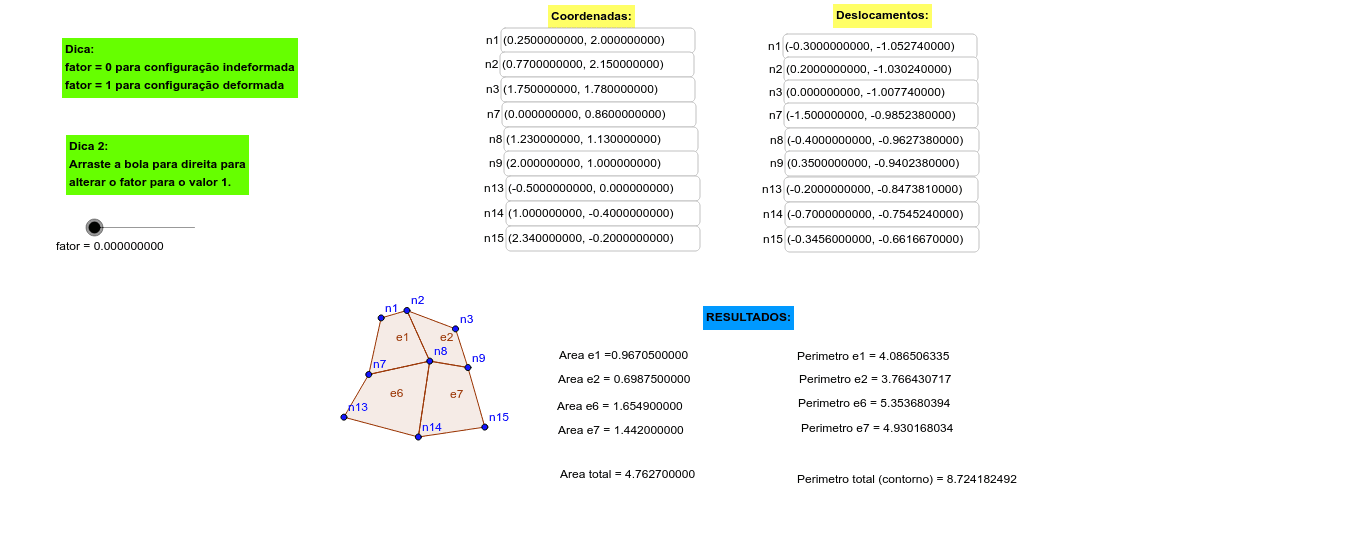

Com isso em mente, foi criada uma pequena malha formada por 4 elementos finitos do tipo Q4, visando facilitar o processo de verificação.
Os dados de entrada são as coordenadas dos nós e seus deslocamentos. A partir de tais informações, o aplicativo permite calcular Área e Perímetro para cada elemento, bem como para toda a malha.
Tais informações são calculadas para a configuração indeformada (sem deslocamento dos nós) e para a deformada (com deslocamento). É possível passar da configuração indeformada para deformada e vice-versa. Para tanto, basta usar o controle que altera o valor da variável de nome fator.
OBS: É possível também alterar os valores das coordenadas e dos deslocamentos para analisar situações diferentes.
